Eine unsachgemäße Auswahl der Klemmen birgt erhebliche Betriebsrisiken für elektrische Systeme. Eine nicht übereinstimmende Verbindung erhöht den elektrischen Widerstand und führt direkt zum thermischen Durchgehen. In Umgebungen mit starken Vibrationen führt dieses Versehen häufig zu einem katastrophalen Systemausfall. Ingenieure und Beschaffungsteams navigieren ständig durch eine fragmentierte Landschaft aus Drahtstärken, Anschlussabmessungen, Formfaktoren und Isoliermaterialien. Diese Komplexität macht es schwierig, Komponenten zu spezifizieren, die Sicherheit, mechanische Zuverlässigkeit und räumliche Effizienz in Einklang bringen.
Die Auswahl der richtigen Komponenten erfordert eine strenge Bewertung der mechanischen und elektrischen Anforderungen. Die Verwendung allgemeiner Steckverbinder für spezielle Anwendungen beeinträchtigt die Systemintegrität. Dieser Leitfaden dient als technischer Rahmen für die Bewertung von Terminalspezifikationen. Es bietet umsetzbare Methoden zur Anpassung der Isolierungstypen an die Umweltanforderungen. Sie erfahren, wie Sie die Beschaffung elektrischer Baugruppen standardisieren und sicherstellen, dass jede Verbindung strenge Leistungsgrenzwerte erfüllt.
Wichtige Erkenntnisse
Eine präzise Dimensionierung ist nicht verhandelbar: Die Übereinstimmung mit dem American Wire Gauge (AWG) und der exakten Laschenbreite/-dicke (z. B. 0,250 x 0,032 Zoll) ist entscheidend, um Mikrolichtbögen und mechanisches Herausziehen zu verhindern.
Die Isolierung bestimmt die Anwendung: Für dichte Gehäuse oder Hochspannungsanwendungen ist ein vollständig isolierter Anschluss erforderlich, um unbeabsichtigte Kurzschlüsse zu verhindern, während teilweise isolierte oder nicht isolierte Varianten für kontrollierte Umgebungen mit geringem Risiko geeignet sind.
Der Formfaktor löst räumliche Einschränkungen: Die Wahl zwischen gerader, Fahnen- und Huckepack-Ausrichtung ist bei der Gestaltung enger Gehäuse ebenso wichtig wie die Größe.
Materialwissenschaft steigert die Leistung: Basismetalle (Messing vs. Kupfer) und Beschichtungen (Zinn vs. Silber) müssen anhand der spezifischen Leitfähigkeitsanforderungen und der korrosiven Belastung der Einsatzumgebung bewertet werden.
Werkzeugkonsistenz ist zwingend erforderlich: Die Zuverlässigkeit eines Anschlusses ist direkt proportional zur Kalibrierung des Crimpwerkzeugs und der Verwendung des richtigen, vom Hersteller angegebenen Matrizenprofils.
So funktionieren Tab-Terminals
Eine Standard- Flachsteckerklemme umfasst einen passenden Abschnitt, eine Drahthülse und eine Isolierhülse. Männliche Laschen werden mit weiblichen Anschlüssen verbunden, während gerade, Fahnen- und Huckepack-Designs für unterschiedliche Verdrahtungslayouts und Platzanforderungen verfügbar sind. Eine zuverlässige Verbindung erfordert einen geringen elektrischen Widerstand, einen sicheren Halt des Kabels, eine ordnungsgemäße Isolierung und einen guten Kontakt zwischen den männlichen und weiblichen Anschlüssen. Die richtige Dimensionierung der Klemmen und die richtige Federspannung tragen dazu bei, lockere Verbindungen, Überhitzung und Verbindungsfehler zu vermeiden.
Warum vollständig isolierte Anschlüsse verwenden?
Dicht gepackte Schalttafeln stellen erhebliche elektrische Gefahren dar. Kfz-Kabelbäume und HVAC-Systeme arbeiten auf engstem Raum, wo sich Komponenten aufgrund von Wärmeausdehnung und mechanischen Vibrationen ständig verschieben. Freiliegende leitende Oberflächen in diesen Umgebungen können zu Katastrophen führen. Ein heruntergefallenes Werkzeug, ein Schaltdraht oder eine lose Komponente können leicht die Lücke zwischen freiliegenden Metallteilen schließen. Diese Überbrückung führt zu sofortigen Kurzschlüssen. Die daraus resultierenden Schäden reichen von durchgebrannten Sicherungen und beschädigten Logikplatinen bis hin zu schweren Elektrobränden, die ganze Geräteschränke zerstören.

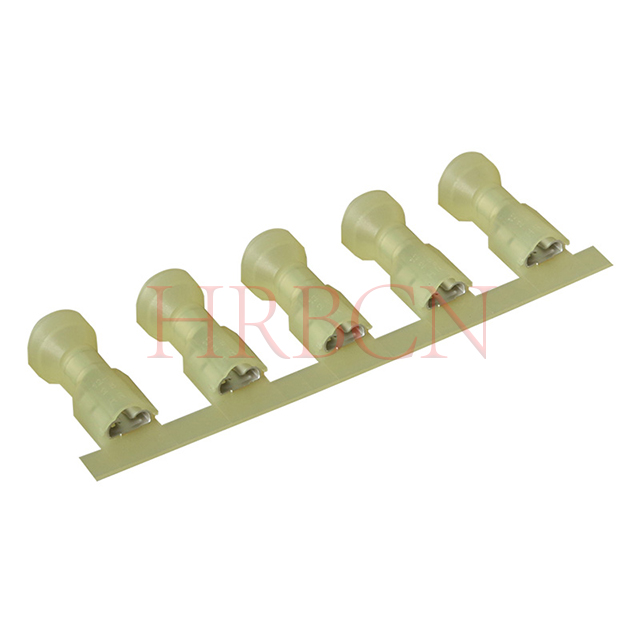

Ein vollständig isolierter Anschluss eliminiert diese besondere Gefahr, indem er sowohl die Drahtcrimpzone als auch die Steckschnittstelle vollständig einkapselt. Das dielektrische Material erstreckt sich über die Metallkanten des Behälters hinaus. Bei vollständiger Verbindung mit einer isolierten Steckerlasche bleibt kein blankes Metall frei. Diese vollständige dielektrische Barriere verhindert versehentlichen Kontakt mit benachbarten Kabeln, geerdeten Gehäusekomponenten oder Wartungswerkzeugen. Das Nylon- oder PVC-Gehäuse fungiert als physischer Stoßfänger, der Stöße absorbiert und verhindert, dass sich das innere Metall verformt oder einen Kurzschluss gegen benachbarte leitfähige Oberflächen verursacht.
Die Angabe vollständig isolierter Optionen führt zu direkten Ergebnissen in Bezug auf Sicherheit und Compliance. Es reduziert das Risiko von Kurzschlüssen in vibrierenden Maschinen, bei denen Kabelbäume häufig an Metallrahmen reiben, drastisch. Live-Wartungsverfahren werden für Techniker, die Fehler an aktiven Panels beheben, erheblich sicherer. Darüber hinaus vereinfachen diese Komponenten die Einhaltung strenger elektrischer Vorschriften. Inspektoren, die Systeme anhand der NEC- oder OSHA-Standards bewerten, suchen aktiv nach freiliegenden Leitern. Die Verwendung vollständig gekapselter Verbindungen beweist die Einhaltung moderner Sicherheitsprotokolle, besteht schnellere Inspektionen und verringert die langfristige Haftung des Herstellers.
So wählen Sie die richtige Tab-Terminal-Größe aus
Kompatibilität mit Drahtstärken (AWG).
Für eine zuverlässige Crimpung ist es wichtig, einen Anschluss zu wählen, der dem Drahtquerschnitt (AWG) entspricht. Zu den gängigen Farbcodes gehören Rot für 22–18 AWG-Drähte, Blau für 16–14 AWG-Drähte und Gelb für 12–10 AWG-Drähte. Der Anschluss sollte auch zum Drahttyp passen, da Litzen- und Massivdrähte möglicherweise unterschiedliche Anschluss- oder Crimp-Designs erfordern. Überprüfen Sie vor dem Crimpen immer die Anschlussspezifikationen, um sicherzustellen, dass die richtige Drahtgröße und der richtige Drahttyp verwendet werden.
Standards für Laschenbreite und -dicke
Flachsteckklemmen sind in Standardbreiten wie 0,110 Zoll, 0,187 Zoll, 0,205 Zoll, 0,250 Zoll und 0,375 Zoll erhältlich. Die Größe 0,250 Zoll wird häufig in Industrie- und Automobilanwendungen verwendet, während kleinere Größen häufig in der Elektronik und in Geräten verwendet werden. Sowohl die Laschenbreite als auch die Dicke müssen korrekt zum Buchsenanschluss passen. Eine falsche Größe kann zu einer lockeren oder zu festen Verbindung führen, was zu schlechtem Kontakt, Überhitzung oder Schäden an den Anschlüssen führen kann.
| Standardbreite (Zoll) | Standarddicke (Zoll) | Häufige Anwendungsumgebungen |
| 0,110' | 0,020' / 0,032' | Mikroschalter, Relais, Kleinelektronik |
| 0,187' | 0,020' / 0,032' | Gerätemotoren, Lautsprecher, Stromkreise mit niedrigem Amperewert |
| 0,205' | 0,020' / 0,032' | Spezial-Automotive, spezifische Relaisblöcke |
| 0,250' | 0,032' | Industrielle Steuerungen, Kfz-Kabelbäume, HVAC |
| 0,375' | 0,040' | Hochstromnetzteile, schwere Maschinen |
Stromstärke und Strombelastbarkeit
Die Klemme muss die maximale Strombelastung des Stromkreises erfüllen oder überschreiten. Eine Verbindung fungiert als physischer Engpass für den Stromfluss. Wenn die Strombelastbarkeitsgrenze des Anschlusses niedriger ist als der Spitzenstrom des Stromkreises, kommt es zu einer Überhitzung des Metalls. Diese thermische Belastung verschlechtert die Isolierung, schwächt die Federspannung des Behälters und beschleunigt die Oxidation. Mit der Zeit baut sich der Widerstand auf, bis die Verbindung völlig versagt, oft auch mit dem umgebenden Drahtmantel.
Die physische Größe und das Basismetall eines Terminals bestimmen seine Strombelastbarkeitsgrenze. Dieser Grenzwert ist völlig unabhängig von der angeschlossenen Drahtstärke. Sie können einen 10-AWG-Draht, der 30 Ampere tragen kann, in eine bestimmte Klemme einklemmen. Wenn die Gegenschnittstelle dieses Terminals jedoch nur für 15 Ampere ausgelegt ist, wird die Verbindung zu einem kritischen Fehlerpunkt. Überprüfen Sie immer den maximalen Nennstrom der jeweiligen Klemmenreihe und stellen Sie sicher, dass er mit dem Nennstrom des vorgeschalteten Leistungsschalters oder der Sicherung des Stromkreises übereinstimmt.
Paarungskraft- und Halteanforderungen
Einsteck- und Ausziehkräfte bestimmen das mechanische Gefühl und die Sicherheit der Verbindung. Die Einführkraft muss niedrig genug sein, um eine manuelle Montage zu ermöglichen, ohne dass es bei den Arbeitern an der Produktionslinie zu Verletzungen durch wiederholte Belastung kommt. Die Auszugskraft muss hoch genug sein, um ein versehentliches Trennen während des Betriebs zu verhindern. Wiederholtes Anschließen lässt mit der Zeit die Federspannung nach. Die meisten Standardklemmen sind für eine bestimmte Anzahl von Steckzyklen ausgelegt, bevor die Haltekraft unter akzeptable Grenzen fällt und ein Austausch der Buchsenbuchse erforderlich wird.
Rastmechanismen sorgen für die notwendige mechanische Verriegelung. Männliche Laschen weisen häufig ein kleines Loch oder eine eingestanzte Vertiefung in der Nähe der Spitze auf. Buchsenbuchsen verfügen über eine entsprechende erhabene Erhebung im gerollten Rand. Beim Zusammenstecken rastet der Höcker in das Loch oder die Vertiefung ein. Diese mechanische Verriegelung verhindert ein Losschwingen der Verbindung bei mechanischer Belastung. Anwendungen, die starken Vibrationen ausgesetzt sind, verlassen sich zur Gewährleistung der Langzeitstabilität vollständig auf diese Rastmechanismen.
Anschlussmaterialien und Isolationstypen
Auswahl von Grundmetallen und Beschichtungen
Messing wird häufig für Anschlüsse verwendet, da es langlebig, kostengünstig und verschleißfest ist, während Kupferlegierungen eine bessere elektrische Leitfähigkeit bieten und häufig für Anwendungen mit höherem Strom verwendet werden. Die Beschichtung schützt die Anschlüsse vor Oxidation und Korrosion. Für Industrie- und Automobilanwendungen ist eine Verzinnung üblich, während eine Silber- oder Goldbeschichtung verwendet werden kann, wenn eine höhere Leitfähigkeit oder eine zuverlässige Signalübertragung erforderlich ist.
Vergleich von Isoliermaterialien
PVC ist ein gängiges und kostengünstiges Isoliermaterial für Standardanwendungen, kann jedoch bei kalten Temperaturen spröde werden oder bei mechanischer Belastung reißen. Nylon bietet eine bessere Flexibilität, Temperaturbeständigkeit sowie Beständigkeit gegen Öle und Chemikalien und eignet sich daher für Industrie- und Automobilanwendungen. Die Schrumpfisolierung bietet zusätzlichen Feuchtigkeitsschutz und Zugentlastung und ist daher eine gute Wahl für Meeres-, Außen- und andere Umgebungen, die Wasser oder Salznebel ausgesetzt sind.
| Isoliermaterial | Maximale Temperatur | Hauptmerkmale |
| Vinyl (PVC) | 105 °C (221 °F) | Kostengünstig, Standardflexibilität, anfällig für Kaltrisse. |
| Nylon | 125 °C (257 °F) | Lösungsmittelbeständig, sehr langlebig, reißfest beim Crimpen. |
| Schrumpfschlauch | 105°C bis 135°C | Wasserdichte Abdichtung, Innenkleber, maximale Zugentlastung. |
| Nicht isoliert | 150°C+ (302°F+) | Wird in Umgebungen mit extremer Hitze verwendet und erfordert eine externe Wärmeschrumpfung, wenn eine Abdichtung erforderlich ist. |
Überlegungen zur Lagerung und Haltbarkeit
Eine ordnungsgemäße Lagerung trägt dazu bei, die Qualität der Klemmenisolierung aufrechtzuerhalten. UV-Einstrahlung, hohe Luftfeuchtigkeit und sehr trockene Bedingungen können die PVC- oder Nylon-Isolierung beschädigen und auch zur Oxidation von Metallteilen führen. Klemmen sollten in einer sauberen, kontrollierten Umgebung ohne direkte Sonneneinstrahlung, übermäßige Feuchtigkeit und extreme Trockenheit gelagert werden, um die Flexibilität der Isolierung und eine gleichbleibende Crimpqualität zu gewährleisten.
Umwelt- und Sicherheitsanforderungen
Temperatur- und Spannungswerte
Bei der Auswahl der Klemmenisolierung sind Temperatur- und Spannungswerte wichtig. PVC ist üblicherweise für Temperaturen bis 105 °C ausgelegt, während Nylon normalerweise Temperaturen von bis zu 125 °C standhält. Standardisolierte Klemmen sind je nach Produkt häufig für 300 V bis 600 V ausgelegt. Anwendungen mit höheren Temperaturen oder höheren Spannungen erfordern möglicherweise eine spezielle Isolierung oder vollständig isolierte Anschlusskonstruktionen.
Vibration und mechanische Beanspruchung
Durch Vibrationen können Drahtverbindungen mit der Zeit geschwächt werden, insbesondere dort, wo der Draht aus der Crimphülse austritt. Doppelcrimpklemmen tragen dazu bei, dieses Risiko zu verringern, indem sie sowohl die Aderlitzen als auch die äußere Isolierung sichern. Dies sorgt für eine bessere Zugentlastung und macht die Verbindung in Maschinen, Fahrzeugen und anderen Anwendungen mit hohen Vibrationen zuverlässiger.
Branchenzertifizierungen
Mithilfe von Terminalzertifizierungen können Sie bestätigen, dass Komponenten die relevanten Sicherheits- und Umweltanforderungen erfüllen. UL- und CSA-Zertifizierungen werden in Nordamerika häufig verwendet, während RoHS sich auf eingeschränkte gefährliche Stoffe bezieht. Automobil- und internationale Anwendungen erfordern möglicherweise auch relevante SAE-, IEC- oder DIN-Standards. Die Überprüfung der erforderlichen Zertifizierungen vor dem Kauf trägt dazu bei, Compliance-Probleme und Probleme bei der Komponentenauswahl zu reduzieren.
Abschluss
Überprüfen Sie Ihre aktuellen Kabelbaumspezifikationen, um nicht übereinstimmende Laschenstärken und falsche AWG-Paare zu erkennen.
Fordern Sie detaillierte Herstellerdatenblätter an, um die Strombelastbarkeitsgrenzen und Temperaturwerte der von Ihnen gewählten Steckverbinder zu überprüfen.
Standardisieren Sie die Crimpwerkzeuge Ihrer Einrichtung, um sicherzustellen, dass die Matrizenprofile mit den spezifischen Klemmenmarken in Ihrem Bestand übereinstimmen.
Führen Sie obligatorische Zugtests an Probecrimpungen durch, bevor Sie Massenbeschaffungen oder Montageläufe genehmigen.
Übergang zu vollständig gekapselten Nylon-Anschlüssen für alle Panels mit hoher Dichte, um das Risiko eines unbeabsichtigten Kurzschlusses auszuschließen.
FAQ
F: Was ist der Unterschied zwischen einer vollständig isolierten Klemme und einer teilweise isolierten Klemme?
A: Ein vollständig gekapselter Anschluss bedeckt sowohl die Kabelhülse als auch die gesamte Steckschnittstelle mit dielektrischem Material. Beim Anschließen liegt kein blankes Metall frei. Ein teilweise isolierter Anschluss bedeckt nur die Kabelhülse, so dass die Metallzunge oder Buchse nach dem Zusammenstecken freiliegt.
F: Woher weiß ich, welche Tab-Terminalgröße ich benötige?
A: Sie müssen zwei unterschiedliche Elemente messen. Bestimmen Sie zunächst den AWG Ihres Kabels, um die richtige Hülsengröße (Rot, Blau oder Gelb) auszuwählen. Zweitens messen Sie die genaue Breite und Dicke der passenden Steckerlasche (z. B. 0,250 Zoll breit und 0,032 Zoll dick), um die passende Buchse auszuwählen.
F: Wann sollte ich ein Flag-Tab-Terminal anstelle eines geraden Terminals verwenden?
A: Verwenden Sie eine Fahnenklemme in engen Gehäusen, in denen ein gerader Kabelausgang gegen eine Platte oder Abdeckung stoßen würde. Der 90-Grad-Winkel führt den Draht parallel zur Kontaktfläche und verhindert so starke Biegung, mechanische Belastung oder Ermüdung des Drahtes.
F: Was ist ein Huckepack-Tab-Terminal?
A: Ein Huckepack-Terminal ist eine Kombinationskomponente. Es verfügt über eine Standard-Buchse zum Anschließen an einen Pfosten und außerdem über eine integrierte männliche Lasche auf der Rückseite. Dadurch können Sie mehrere Verbindungen auf einem einzigen Klemmenblockpfosten stapeln.
F: Kann ich ein Standard-Crimpwerkzeug an einem vollständig isolierten Anschluss verwenden?
A: Nein. Standardwerkzeuge zerdrücken oder durchbohren oft die verlängerte Isolierung. Sie müssen eine Ratschen-Crimpzange mit asymmetrischer Matrize verwenden, die speziell für vollständig gekapselte Kabelschuhe entwickelt wurde, um eine gasdichte Crimpung zu gewährleisten, ohne die dielektrische Barriere zu zerstören.
F: Warum sind Flachsteckeranschlüsse farblich gekennzeichnet?
A: Die Farben stehen für die Kompatibilität mit branchenüblichen Drahtquerschnitten (AWG). Rot zeigt 22–18 AWG an. Blau zeigt 16-14 AWG an. Gelb zeigt 12–10 AWG an. Mit diesem System können Techniker schnell das richtige Teil für den von ihnen verwendeten Draht identifizieren.
F: Was passiert, wenn ich einen 0,250-Zoll-Buchsenanschluss an einem 0,187-Zoll-Steckeranschluss verwende?
A: Die Verbindung ist physikalisch locker, da die Federrollen keinen ausreichenden Kontakt mit der schmaleren Klinge haben. Dieser Mangel an Spannung führt zu einem hohen elektrischen Widerstand, Mikrolichtbögen, Wärmeentwicklung und schließlich zu einem elektrischen Brand.
