Schnelltrennklemmenanwendungen in elektrischen Systemen und Industrieanlagen für Kraftfahrzeuge

Fehler in der elektrischen Verbindung in Umgebungen mit starken Vibrationen führen zu katastrophalen Kurzschlüssen, schwerwiegenden Sicherheitsrisiken und ungeplanten Ausfallzeiten. Entwicklungsteams gleichen ständig die Anforderungen an eine schnelle Montage mit der Notwendigkeit sicherer, umweltfreundlicher Verbindungen ab. Freiliegendes Metall führt in Umgebungen mit dichter Verkabelung zu unmittelbarer Gefahr von Lichtbögen, insbesondere bei der Verlegung von Kabelbäumen in der Nähe geerdeter Gehäusekomponenten. Sie benötigen eine zuverlässige Methode zum Verbinden und Trennen von Schaltkreisen, ohne die dielektrische Integrität oder den mechanischen Halt zu beeinträchtigen. Der vollständig isolierte Anschluss dient als endgültiger Standard zur Minderung dieser mechanischen und elektrischen Belastungen. In diesem technischen Bewertungsleitfaden wird detailliert beschrieben, wie die richtigen Steckverbinder für verschiedene Drahtstärken, Formfaktoren und Betriebsbedingungen spezifiziert werden. Wir werden die Materialauswahl, die Anforderungen an Crimpwerkzeuge und Strategien zur Feldimplementierung untersuchen, um eine einwandfreie Systemleistung auf allen Automobil- und Industrieplattformen sicherzustellen.

• Sicherheit und Fehlervermeidung: Vollständig isolierte Anschlüsse verhindern freiliegendes Metall nach dem Stecken und reduzieren so das Risiko von Kurzschlüssen in dicht gepackten Fahrzeugkabelbäumen, industriellen Schalttafeln und Geräteverkabelungen drastisch.

• Vibrations- und Temperaturtoleranz: Die Materialauswahl (Nylon vs. Vinylisolierung; Messing vs. Kupferlegierungen) bestimmt die Leistung unter mechanischer Belastung und Temperaturwechsel.

• Anwendungsspezifität: Bei Automobilanwendungen stehen Feuchtigkeits- und Vibrationsbeständigkeit im Vordergrund, während bei Industrieanlagen der Schwerpunkt auf Modularität, Hochspannungsisolierung und UL/CSA-Konformität liegt.

• Implementierungsabhängigkeit: Die Zuverlässigkeit einer Schnelltrennklemme hängt vollständig von der Verwendung des richtigen Crimpprofils, der Einhaltung der spezifischen AWG-Anforderungen (American Wire Gauge) und der Befolgung der Bedienungsanleitung des Herstellers ab.

Warum vollständig isolierte Anschlüsse verwenden?

Zuverlässige elektrische Trennschalter müssen strenge Grundanforderungen erfüllen. Ingenieure bewerten diese Komponenten anhand spezifischer Leistungskennzahlen. Eine Verbindung muss unter physikalischer Belastung sicher bleiben und sich im Wartungsfall gleichzeitig schnell lösen lassen. Standardmäßige blanke Anschlussklemmen bieten keinen ausreichenden Schutz vor Umweltverschmutzungen und setzen spannungsführende Stromkreise einer unbeabsichtigten Erdung aus.

Um eine zuverlässige Verbindung herzustellen, bewerten Sie diese Kernparameter:

1. Auszugskraft: Der mechanische Widerstand, der erforderlich ist, um den Draht von der Crimphülse zu trennen.

2. Leitfähigkeit: Die Fähigkeit des Grundmetalls, Strom bei minimalem Spannungsabfall zu übertragen.

3. Spannungsfestigkeit: Die Fähigkeit der Isolierung, hohen Spannungen standzuhalten, ohne durchzubrechen.

4. Stecksicherung: Die Reibungspassung zwischen der männlichen Lasche und der weiblichen Buchse.

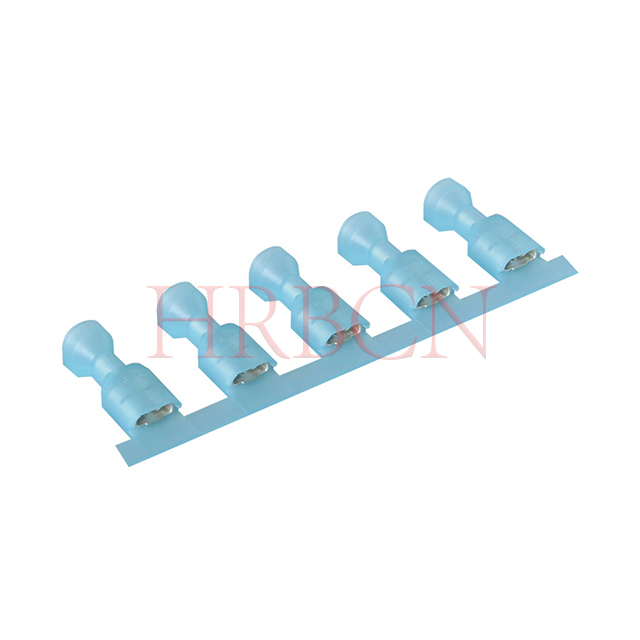

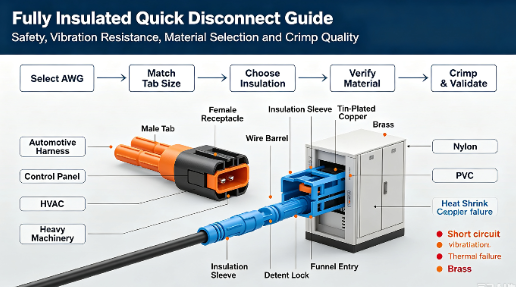

Eine vollständig isolierte Verbindung umfasst eine männliche Lasche, eine weibliche Buchse, eine Drahthülse und eine Isolierhülse. Die Hülse deckt die Verbindung ab und verhindert, dass freiliegendes Metall in der Nähe befindliche Drähte, Werkzeuge oder Metalloberflächen berührt. Außerdem stützt es den Draht in der Nähe des Crimpbereichs, reduziert die Belastung der Kupferlitzen und trägt dazu bei, eine zuverlässige Verbindung bei Anwendungen mit starken Vibrationen aufrechtzuerhalten.

Arten und Materialien von Schnelltrennklemmen

Formfaktoren und passende Konfigurationen

Die Auswahl des richtigen Formfaktors hängt vollständig vom Anwendungslayout und der aktuellen Last ab. Flach- oder Flachstecker sind der Industriestandard für Relais und Schalter. Sie bieten einen großen Oberflächenkontakt für eine effiziente Stromübertragung. Rundsteckverbinder haben ein zylindrisches Profil. Automobil- und Schiffstechniker bevorzugen sie wegen ihrer stromlinienförmigen Form. Sie bieten eine sichere, einrastende Steckfunktion, die einem seitlichen Zug standhält. Als Kombiverbinder dienen Huckepackklemmen. Sie verfügen sowohl über eine männliche als auch eine weibliche Buchse. Dieses Design ermöglicht mehrere Verbindungen zu einem einzigen Anschlusspfosten. Sie sind ideal für die platzbeschränkte Stromverteilung.

Isoliermaterialien: Nylon vs. Vinyl (PVC) vs. Schrumpfschlauch

Das Isoliermaterial bestimmt die Umweltverträglichkeit. Wir bewerten drei Hauptmaterialien für den Feldeinsatz.

Vinyl bietet eine kostengünstige Lösung. Es eignet sich für Standard-Industrieumgebungen mit kontrolliertem Klima. Vinyl weist jedoch niedrigere Temperaturschwellen auf und kann bei extremer Kälte reißen. Nylon bietet eine hervorragende Beständigkeit gegenüber Lösungsmitteln und Kohlenwasserstoffen. Es hält mechanischen Belastungen stand, ohne zu brechen. Ingenieure bevorzugen Nylon für Automobil- und Luft- und Raumfahrtanwendungen. Die Schrumpfisolierung sorgt für maximale Umweltabdichtung. Beim Erhitzen schmilzt der Innenkleber und umschließt den Drahtmantel. Dadurch entsteht eine wasserdichte Barriere gegen Feuchtigkeit und Korrosion. Marine- und exponierte Automobilanwendungen erfordern Wärmeschrumpftechnologie.

Unedle Metalle und Beschichtungen

Das Kernmetall bestimmt die elektrische Leitfähigkeit und die mechanische Retention. Als Standardgrundmetall dient Messing. Es bietet eine ausreichende Leitfähigkeit und eine hohe Zugfestigkeit. Hersteller verwenden Messing für allgemeine Anwendungen mit Schnelltrennklemmen . Verzinntes Kupfer stellt eine Aufwertung dar. Kupfer bietet eine hervorragende elektrische Leitfähigkeit. Die Verzinnung erhöht die Korrosionsbeständigkeit. Hochstrom-Industrieanlagen sind auf verzinntes Kupfer angewiesen, um eine thermische Verschlechterung an der Verbindungsstelle zu verhindern.

Größen- und Farbcodierungsstandards

Die branchenübliche Farbcodierung gewährleistet eine genaue Kabelzuordnung. Rote Isolierung zeigt Kompatibilität mit 22–18 AWG-Drähten an. Die blaue Isolierung entspricht 16–14 AWG-Drähten. Die gelbe Isolierung passt für Drähte mit 12–10 AWG. Auch die Angaben zur Tab-Breite folgen strengen Standards. Zu den gängigsten Größen gehören .250 Zoll, .187 Zoll und .110 Zoll. Die exakte Abstimmung der Laschenbreite auf die Buchse gewährleistet maximalen Oberflächenkontakt. Nicht übereinstimmende Größen führen zu einem hohen elektrischen Widerstand und gefährlicher Wärmeentwicklung.

Schnelltrennklemmen für Automobilanwendungen

Kabelbäume und Sensorverbindungen

Kfz-Kabelbäume erfordern eine sorgfältige Organisation. Hinter Armaturenbrettern und in Türverkleidungen ist der Platz weiterhin stark eingeschränkt. Vollisolierte Schnellkupplungen organisieren, sichern und verteilen diese komplexen Verkabelungsnetzwerke. Sie verbinden Komponenten wie Lautsprecher, Außenleuchten und Sensorfelder. Das isolierte Gehäuse verhindert Kurzschlüsse, wenn Drähte an Metallgehäusekomponenten reiben. Dieser Schutz erweist sich in engen Hohlräumen im Automobil als notwendig, wo häufig Abrieb auftritt.

Management von Vibrationen und Temperaturwechseln

Im Motorraum sind elektrische Verbindungen extremen Bedingungen ausgesetzt. Die Temperaturen schwanken schnell zwischen dem Gefrierpunkt und über 200 Grad Fahrenheit. Konstante Straßenvibrationen testen die mechanische Retention. Standardcrimpungen versagen unter diesen Bedingungen oft. Ingenieure spezifizieren Klemmen mit verstärkten Drahtklemmen. Doppelcrimpkonstruktionen sichern sowohl den blanken Leiter als auch den Drahtmantel. Diese Dual-Grip-Methode verhindert mechanische Ermüdung. Es stellt sicher, dass das Terminal trotz ständiger Motorvibrationen befestigt bleibt.

Komponentenmodularität

Moderne Fahrzeugwartung erfordert Effizienz. Schnellkupplungen ermöglichen einen schnellen Komponentenaustausch. Techniker können Scheinwerfer, Kühlventilatoren und Aftermarket-Audiogeräte sofort austauschen. Der Prozess erfordert kein Drahtschneiden oder Löten. Diese Modularität reduziert die Reparaturzeiten erheblich. Es ermöglicht Außendienstmechanikern, die Fahrzeugfunktionalität mit einfachen Handwerkzeugen wiederherzustellen. Vollständig isolierte Gehäuse sorgen dafür, dass diese modularen Verbindungen vor Feuchtigkeit und Schmutz geschützt sind.

Schnelltrennklemmen für Industrie- und Haushaltsgeräteanwendungen

Bedienfelder mit hoher Dichte

Industrielle Schalttafeln beherbergen Hunderte unterschiedlicher Schaltkreise. Auswahl von Antriebskomponenten für Platzeffizienz und Sicherheit. Vollisolierte Klemmen lassen sich nahtlos in modulare Reihenklemmen integrieren. Sie verteilen den Strom sicher über die Verkabelung speicherprogrammierbarer Steuerungen (SPS). In diesen Umgebungen sind berührungssichere Verbindungen zwingend erforderlich. Wartungspersonal führt häufig eine Live-Fehlerbehebung am Panel durch. Die vollständige Isolierung schützt Techniker vor unbeabsichtigten Stromschlägen während Diagnoseverfahren.

HVAC und Schwermaschinen

Schwere Maschinen stehen unter ständiger mechanischer Belastung. HVAC-Systeme verbrauchen erhebliche Anlaufströme. Terminals müssen hohen Belastungen standhalten, ohne sich zu verschlechtern. Zu den Anwendungen gehören der Anschluss von Steuerplatinen, Hochleistungs-Abluftventilatoren und Industriethermostaten. Die Vibrationen großer Motoren können minderwertige Verbindungen lösen. Schnellkupplungen mit hoher Retention gewährleisten die Integrität des Schaltkreises. Sie verhindern Spannungsabfälle, die empfindliche Steuerelektronik beschädigen könnten.

Haushaltsgeräte und Weiße Ware

Die Sicherheit der Verbraucher bestimmt die Herstellungsstandards für Geräte. Die interne Verkabelung in Waschmaschinen und Kühlschränken unterliegt ständiger Bewegung. Durch Motorvibrationen besteht die Gefahr, dass sich elektrische Verbindungen lösen. Vollisolierte Schnellkupplungen sichern diese internen Schaltkreise. Sie schützen Verbraucher vor möglichen Stromschlägen. Die Isolierung verhindert, dass herumliegende Drähte das Metallgehäuse des Geräts berühren. Diese Zuverlässigkeit reduziert Garantieansprüche und gewährleistet eine langfristige Gerätefunktionalität.

Sicherheitsstandards und Zertifizierungen für Terminals

Beschaffungsteams müssen die Einhaltung gesetzlicher Vorschriften überprüfen, bevor sie Komponenten spezifizieren. Industrie- und OEM-Anwendungen erfordern zertifizierte Hardware.

Die UL-Listung (Underwriters Laboratories) garantiert, dass das Terminal strenge Sicherheitstests bestanden hat. Die CSA-Zertifizierung (Canadian Standards Association) gewährleistet die Einhaltung nordamerikanischer Standards. Die RoHS-Konformität (Restriction of Hazardous Substances) bestätigt die Abwesenheit gefährlicher Materialien wie Blei. Die Bewertung von Komponenten anhand dieser Standards verringert die Haftung und stellt die weltweite Marktakzeptanz sicher.

Vollisolierte vs. teilisolierte Anschlüsse

Die Auswahl zwischen vollständig und teilweise isolierten Anschlüssen erfordert die Analyse spezifischer Projektbeschränkungen. Ingenieure müssen die Anschaffungskosten gegen die langfristige Zuverlässigkeit abwägen. Auch Sichtprüfungsanforderungen beeinflussen die Entscheidung. Platzbeschränkungen innerhalb von Steckverbindergehäusen bestimmen die physischen Abmessungen.

Der Unterschied bei den Stückkosten erscheint im kleinen Maßstab vernachlässigbar. Bei Tausenden von Verbindungen vervielfachen sich die Kosten jedoch. Trotz des höheren Anschaffungspreises bieten vollisolierte Varianten langfristig erhebliche Einsparungen. Sie reduzieren die Wartungseinsätze und die Kosten für die Fehlervermeidung drastisch. Der Hauptkompromiss besteht in der Sichtprüfung. Vollisolierte Gehäuse verdecken den Metallanschluss. Techniker können die Sitztiefe nicht visuell überprüfen. Teilweise isolierte Anschlüsse ermöglichen eine visuelle Bestätigung, legen aber den Stromkreis frei. Schließlich nehmen vollisolierte Klemmen etwas mehr Platz ein. Dieser größere Platzbedarf kann die Verlegung in extrem dichten Steckverbindergehäusen erschweren.

Abschluss

• Prüfen Sie Ihre aktuelle Stückliste, um sicherzustellen, dass alle Terminalspezifikationen ihren Umgebungsanforderungen entsprechen.

• Führen Sie einen verbindlichen Kalibrierungsplan für alle Ratschen-Crimpwerkzeuge am Montageband ein.

• Standardisieren Sie Wartungskits mit farbcodierten, anwendungsspezifischen Terminals, um Reparaturfehler vor Ort zu vermeiden.

• Fordern Sie physische Herstellermuster an, um interne Zugtests durchzuführen und die Haltekraft zu überprüfen.

FAQ

F: Was ist der Unterschied zwischen einer vollständig isolierten Klemme und einer teilweise isolierten Klemme?

A: Ein vollständig isolierter Anschluss umschließt sowohl die Drahtcrimphülse als auch die gesamte Steckschnittstelle. Dies verhindert, dass nach dem Anschluss Metall freiliegt. Ein teilweise isolierter Anschluss deckt nur die Crimphülse des Drahtes ab, so dass die Gegenverbindung aus Metall potenziellen Erdungen oder Kurzschlüssen ausgesetzt ist.

F: Wann sollte ich einen Rundsteckverbinder anstelle eines Standard-Flachsteckverbinders angeben?

A: Geben Sie einen Rundsteckverbinder in Umgebungen an, die ein stromlinienförmiges Profil und Widerstandsfähigkeit gegen seitliche Bewegungen erfordern. Ihre zylindrische Form erleichtert die Führung durch enge Räume. Sie erfreuen sich großer Beliebtheit bei Automobil- und Schifffahrtsanwendungen, bei denen eine sichere Steckverbindung durch Einrasten erforderlich ist, um multidirektionalen Vibrationen standzuhalten.

F: Kann ich eine Standardzange zum Crimpen einer vollständig isolierten Schnelltrennklemme verwenden?

A: Nein. Eine Standardzange quetscht die Klemme ungleichmäßig, wodurch die Isolierung beschädigt wird und die Kupferlitzen nicht befestigt werden können. Sie müssen eine Ratschen-Crimpzange verwenden, die speziell für isolierte Anschlüsse entwickelt wurde. Dieses Werkzeug übt präzisen Druck aus und sorgt für eine sichere, gasdichte elektrische Verbindung, ohne die Schutzhülse zu durchstechen.

F: Welche Drahtstärken (AWG) werden am häufigsten für Schnelltrennklemmen in der Automobilindustrie verwendet?

A: Automobilanwendungen verwenden hauptsächlich Drähte im Bereich von 22 AWG bis 10 AWG. Die Anschlüsse sind für diese Größen farblich gekennzeichnet: Rot passt für 22–18 AWG für Sensoren und Leuchten mit geringem Stromverbrauch, Blau passt für 16–14 AWG für Standardzubehör und Gelb passt für 12–10 AWG für Hochstromkomponenten wie Kühlventilatoren und Hochleistungsrelais.

F: Warum werden Nylon-isolierte Anschlüsse im Motorraum gegenüber Vinyl-Anschlüssen bevorzugt?

A: Nylon bietet im Vergleich zu Vinyl eine überlegene thermische Stabilität und chemische Beständigkeit. Im Motorraum sind Komponenten extremer Hitze, Öl und Fahrzeugflüssigkeiten ausgesetzt. Unter diesen Bedingungen kann Vinyl schmelzen, reißen oder zerfallen. Nylon behält seine strukturelle Integrität bei und stellt sicher, dass die Verbindung auch bei mechanischer Belastung sicher und vollständig isoliert bleibt.

F: Wie bestimme ich die richtige Laschengröße für eine Schnelltrennklemme?

A: Die Laschengröße wird durch Messen der Breite der männlichen Klinge bestimmt. Die Industriestandards sind .250 Zoll, .187 Zoll und .110 Zoll. Sie müssen die Buchsenbuchse genau auf die Breite der männlichen Lasche abstimmen, um einen ordnungsgemäßen Oberflächenkontakt, maximale Leitfähigkeit und eine ausreichende mechanische Retention sicherzustellen.
