Bei elektrischen Verbindungen in HVAC-Systemen und Haushaltsgeräten steht unglaublich viel auf dem Spiel. Ein einzelner Fehlerpunkt führt leicht zu Geräteausfällen, löst Rückrufe des Herstellers aus oder schafft schwere Brandgefahren. Ingenieure stehen bei der Spezifikation von Kabelverbindern für diese anspruchsvollen Umgebungen vor einer ständigen Herausforderung. Diese Komponenten müssen ständigen Temperaturwechseln, starken Vibrationen, chemischer Belastung und konstanter Feuchtigkeit standhalten. Sie müssen auch während der Massenproduktionsmontage strenge Qualitätskontrollen einhalten.
Die Auswahl des richtigen Anschlusssteckers erfordert einen strengen technischen Bewertungsrahmen. Sie müssen neben den Eigenschaften des Grundmaterials auch die Umweltanforderungen sorgfältig berücksichtigen. Anforderungen an die Spannungsfestigkeit spielen bei der Komponentenauswahl für enge Räume eine große Rolle. Das Verständnis dieser Variablen hilft Ihnen, spezifische Anwendungsfälle für verschiedene Connector-Stile zu bestimmen. Sie erfahren genau, wann Sicherheit und Haltbarkeit eine vollständig isolierte Klemme zum Schutz des gesamten Stromkreises erfordern.
Wichtige Erkenntnisse
Die Anpassung an die Umwelt ist nicht verhandelbar: Bei der Verkabelung von HLK-Anlagen und Geräten müssen Vibrationen, Kondensation, Kältemitteleinwirkung und extreme Temperaturen berücksichtigt werden, was die Wahl des Grundmetalls und der Isolierung vorschreibt.
Isolierung bestimmt die Sicherheit in engen Räumen: Eine vollständig isolierte Klemme ist entscheidend für die Vermeidung von Lichtbogenfehlern und Kurzschlüssen in Steuerplatinen, Kompressorschützen und Motorgehäusen mit hoher Dichte.
Die Materialauswahl fördert die Langlebigkeit: Nylonisolierung übertrifft PVC bei Anwendungen mit hoher Hitze, während verzinntes Kupfer Korrosion in feuchtigkeitsintensiven HVAC-Geräten verhindert.
Werkzeuge wirken sich auf die Zuverlässigkeit aus: Selbst der hochwertigste Anschluss wird versagen, wenn er mit falsch kalibrierten oder nicht passenden Werkzeugen gecrimpt wird. Deshalb sind Herstellungsqualitätssicherung und Abzugsprüfung ein zentraler Bestandteil der Steckverbinderauswahl.
Anforderungen an die Verkabelung von HLK-Anlagen und Geräten
Temperaturwechsel und Hitzebeständigkeit
Wiederholtes Erhitzen und Abkühlen kann dazu führen, dass sich die Anschlussmetalle ausdehnen und zusammenziehen, wodurch sich die Crimpverbindung mit der Zeit lockern kann. Dies kann den elektrischen Widerstand erhöhen, Hitze erzeugen und den Anschluss oder die Isolierung beschädigen. Wählen Sie Klemmen mit geeigneten Temperaturwerten, z. B. 105 °C für Standardanwendungen oder höheren Nennwerten für industrielle Heizgeräte. Durch thermische Belastung kann sich auch die Schutzbeschichtung abnutzen und das Korrosionsrisiko erhöhen.
Vibration und mechanische Beanspruchung
Durch Motorvibrationen können sich Klemmenverbindungen in Geräten wie Waschmaschinen, Kompressoren und Gebläsen lösen. Ein schwacher Crimp kann mit der Zeit zu Lichtbogenbildung oder Leistungsverlust führen. Für Anwendungen mit starken Vibrationen verwenden Sie Klemmen mit starker mechanischer Halterung, geeigneter Metalldicke und Verriegelungsfunktionen, um die Verbindung sicher zu halten.
Feuchtigkeit, Kondensation und chemische Risiken
HLK- und Geräteanschlüsse können Feuchtigkeit, Kondensation, Ölen, Kältemitteln und Reinigungschemikalien ausgesetzt sein. Diese Bedingungen können zu Korrosion führen und die Zuverlässigkeit der Verbindung mit der Zeit verringern. Korrosionsbeständige Beschichtungen wie z. B. Verzinnung tragen dazu bei, das Anschlussmetall zu schützen und eine stabile elektrische Leitfähigkeit in feuchten oder chemisch ausgesetzten Umgebungen aufrechtzuerhalten.

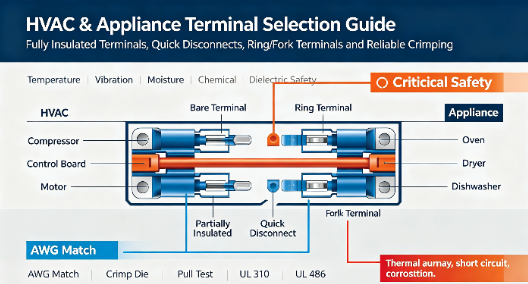

Blanke vs. teilweise vs. vollständig isolierte Anschlüsse
Nackte Anschlüsse
Bei blanken Anschlüssen gibt es kein schützendes Kunststoffgehäuse. Sie bestehen vollständig aus gestanztem und plattiertem Metall. Sie eignen sich für interne Erdungspunkte, bei denen das Risiko eines Kurzschlusses nahezu Null ist. Der direkte Anschluss von Erdungskabeln an ein Metallgehäuse ist eine häufige Anwendung für diesen Typ.
Allerdings weist Bare-Metal erhebliche Betriebseinschränkungen auf. Bei Kontakt mit benachbarten stromführenden Leitungen besteht unmittelbar die Gefahr eines Kurzschlusses. Außerdem sind sie in feuchten Umgebungen sehr anfällig für schnelle Oxidation. In dichten Kabelbäumen, bei denen ein physischer Kontakt mit anderen Komponenten oder dem Außengehäuse möglich ist, sollten Sie niemals blanke Anschlüsse verwenden.
Teilweise isolierte Anschlüsse
Teilweise isolierte Anschlüsse schützen nur den Kabelhülsenabschnitt. Das Steckende bleibt völlig freiliegendes Metall. Diese gehören zum Standard bei Anwendungen, bei denen die Steckverbinder ausreichend physisch voneinander getrennt sind. Der Hauptkompromiss besteht in der Fertigungsgeschwindigkeit und den Möglichkeiten der visuellen Inspektion.
Eine visuelle Kontrolle der Crimpqualität können Sie ganz einfach am Montageband durchführen. Bediener können sehen, ob die Drahtlitzen richtig im Zylinder sitzen, bevor sie den Kabelbaum zur nächsten Station bewegen. Das freiliegende Metall am Steckende bleibt jedoch anfällig. Ein versehentlicher Kontakt mit Werkzeugen oder anderen Leitungen kann während des Betriebs oder der Wartung leicht einen Kurzschluss auslösen.

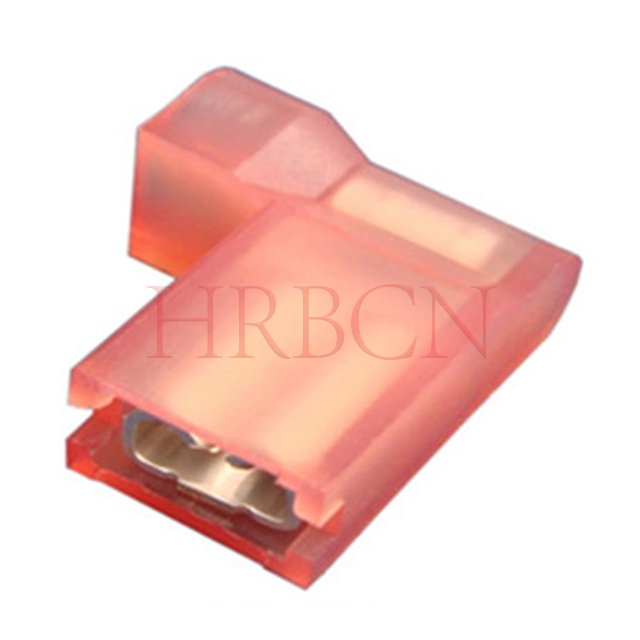

Das vollisolierte Terminal
Das strukturelle Design eines vollisolierten Anschlusses umfasst sowohl die Drahthülse als auch den Verbindungsmechanismus. Das schützende Kunststoffgehäuse erstreckt sich vollständig über die Buchse oder Lasche. Dieses spezielle Design ist in dicht gepackten HVAC-Schalttafeln obligatorisch. Relaisschalter und Gerätekabelbäume erfordern diesen strengen Schutz, um sicher zu funktionieren.
Es verhindert aktiv versehentliche Metall-auf-Metall-Kontakte in engen Räumen. Die vollständige Isolierung sorgt auf ganzer Linie für eine hervorragende Durchschlagsfestigkeit. Es unterstützt sicher 300-V- und 600-V-Anwendungen ohne Lichtbögen über enge Abstände. Auch bei der routinemäßigen Wartung bietet diese Konstruktion große Sicherheitsvorteile. Es schützt Außendiensttechniker während aktiver Reparaturen vor stromführenden Stromkreisen und verhindert eine versehentliche Erdung am Metallgehäuse bei der Fehlerbehebung in engen Räumen.
Gängige Anschlusssteckertypen
Schnellkupplungen (Flachstecker/Flachstecker)
Schnellkupplungen dominieren die Herstellung von Haushaltsgeräten und Heizungs-, Lüftungs- und Klimatechnik. Sie ermöglichen eine schnelle Montage und Demontage am Produktionsband. Zu den branchenüblichen Größen gehören Laschenbreiten von 0,250 Zoll (6,3 mm) und 0,187 Zoll (4,8 mm). Diese Abmessungen passen perfekt zu Standard-Relais- und Schützeingängen.
Vollisolierte Schnellkupplungen sind die Standardwahl für Kompressorrelais. Sie sorgen für eine strikte elektrische Isolierung zwischen eng beieinander liegenden Pins. Während der Spezifikationsphase müssen Sie die Einführ- und Herausziehkräfte bewerten. Die Anschlüsse müssen sich leicht aufschieben lassen, aber fest genug greifen, um Vibrationen standzuhalten. Viele verfügen über eine kleine Vertiefung oder Raste, die für eine sichere mechanische Verriegelung in ein Loch in der Gegenlasche einrastet.
Ring- und Gabelkabelschuhe
Ring- und Gabelkabelschuhe bieten hochsichere Schraubverbindungen. Sie werden häufig an Klemmenblöcken und Erdungspfosten verwendet. Für die Installation eines Ringkabelschuhs muss die Schraube vollständig entfernt werden. Dadurch ist es sehr widerstandsfähig gegen vibrationsbedingte Trennungen. Es kann sich nicht lösen, es sei denn, die Schraube versagt vollständig.
Gabelklemmen ermöglichen eine schnellere Installation am Montageband. Sie werden einfach unter einen gelösten Schraubenkopf geschoben und festgezogen. Bei beiden Ausführungen ist beim Zusammenbau ein sorgfältiges Drehmomentmanagement erforderlich. Bei zu starkem Anziehen löst sich die Schraube, während bei zu geringem Anziehen eine Verbindung mit hohem Widerstand entsteht, die zur Überhitzung führt.
Anschlussmaterialien und Isolierungsoptionen
Basismetalle: Messing vs. Kupfer vs. Stahl
Messing ist gut formbar und dient als Standardgrundmetall für viele Haushaltsgeräte. Es vereint gute Leitfähigkeit mit ausgezeichneter mechanischer Festigkeit. Kupfer bietet im Vergleich zu Messing eine bessere elektrische Leitfähigkeit. Es ist die bessere Wahl für Hochstrom-HLK-Anwendungen.
Kompressormotoren und schwere Heizelemente erfordern die Strombelastbarkeit von Kupfer. Kupferanschlüsse werden vor dem Plattieren häufig geglüht, um das Metall weicher zu machen und so Risse beim Crimpen zu verhindern. Stahl oder vernickelter Stahl sind für Umgebungen mit extrem hohen Temperaturen geeignet. Sie werden Stahlklemmen in der Nähe von Ofenheizelementen und Ofenzündern sehen. Stahl hat eine geringere elektrische Leitfähigkeit, widersteht jedoch thermischem Abbau und physikalischer Verformung viel besser als Messing oder Kupfer.
| Leitfähigkeitsbewertung | von Grundmetallen, | mechanische Festigkeit, | primärer Anwendungsbereich, |
| Messing | Mäßig | Hoch | Standardgeräteverkabelung, Steuerplatinen |
| Kupfer (geglüht) | Exzellent | Mäßig | Hochstrom-HLK-Kompressoren, Motoren |
| Stahl (vernickelt) | Niedrig | Sehr hoch | Extreme Hitzezonen, Ofenheizelemente |
Isoliermaterialien: PVC vs. Nylon vs. Schrumpfschlauch
PVC-Isolierung ist weltweit weit verbreitet. Es eignet sich für normale Haushaltsumgebungen mit kontrollierten Umgebungstemperaturen. Allerdings unterliegt PVC deutlichen chemischen und thermischen Einschränkungen. Bei extremer Kälte wird es spröde und bei großer Hitze schmilzt es.
Nylon bietet eine hervorragende Beständigkeit gegenüber industriellen Lösungsmitteln und Kältemitteln. Es weist wesentlich höhere Temperaturschwellen auf. Nylon sorgt zudem für eine bessere Haltbarkeit bei konstanter mechanischer Belastung. Nylon ist ideal für hochbeanspruchte HLK-Komponenten. Wärmeschrumpfung bietet absolute Feuchtigkeitsabdichtung für extreme Umgebungen. Es erzeugt eine wasserdichte Verbindung um den Drahtmantel und blockiert die Kapillarwirkung. Leider ist die Anwendung von Wärmeschrumpffolien arbeitsintensiv und verlangsamt automatisierte Massenproduktionslinien.
Sicherheitsstandards und Zertifizierungen für Terminals
UL-, CSA- und IEC-Zertifizierungsanforderungen
Die Spezifikation konformer Teile ist eine strenge Anforderung für die allgemeine Produktsicherheit. UL 310 schreibt den Standard für elektrische Schnellanschlussklemmen vor. Es beschreibt strenge Temperaturanstiegs- und Auszugskrafttests. UL 486A-486B deckt allgemeine Kabelverbinder und Spleißkabel ab.
Die IEC 61210-Standards regeln die weltweiten Anforderungen an die Geräteherstellung. Nicht konforme Anschlüsse gefährden die allgemeine Sicherheitszertifizierung des Geräts. Wenn eine UL-Inspektion aufgrund nicht zertifizierter Anschlüsse nicht bestanden wird, wird die Produktion sofort gestoppt. Sie müssen von Ihren Komponentenlieferanten Zertifizierungsdokumente verlangen, um eine kontinuierliche Einhaltung sicherzustellen.
RoHS- und REACH-Konformität
Die Rückverfolgbarkeit von Materialien ist eine strikte Anforderung für den weltweiten Marktvertrieb. RoHS- und REACH-Richtlinien beschränken gefährliche Stoffe in elektrischen Komponenten. Steckverbinder müssen völlig frei von Blei, Quecksilber und bestimmten Flammschutzmitteln sein.
Durch die Einhaltung der Vorschriften wird sichergestellt, dass Ihre Geräte international verkauft werden können. Es beseitigt regulatorische Hürden an Zollkontrollpunkten. Die Prüfung Ihrer Lieferkette auf diese Compliance-Zertifikate verhindert rechtliche Probleme und schützt den Ruf der Marke.
Entflammbarkeitsbewertungen
Kunststoffisolierungen müssen strenge internationale Entflammbarkeitsstandards erfüllen. Die UL 94 V-0- und V-2-Bewertungen bewerten, wie Kunststoff brennt. Eine V-0-Einstufung stellt sicher, dass das Anschlussgehäuse schnell selbst verlöscht.
Es hört innerhalb von 10 Sekunden auf zu brennen, nachdem die Flamme entfernt wurde. Dadurch wird verhindert, dass lokale Lichtbögen den gesamten Kabelbaum entzünden. Die Angabe von Kunststoffen der Klasse V-0 ist eine grundlegende Brandschutzanforderung für Innengeräte.
Häufige Probleme mit der Terminalverbindung
Crimpfehler und Werkzeugkalibrierung
Unsachgemäßes Crimpen ist nach wie vor die häufigste Ursache für Verbindungsfehler. Durch übermäßiges Crimpen werden die inneren Drahtlitzen physisch durchtrennt. Dies verringert die aktuelle Leistungsfähigkeit und zerstört die körperliche Kraft. Beim Untercrimpen bleiben lose Verbindungen im Inneren des Zylinders zurück. Dies führt zu einem hohen elektrischen Widerstand, Wärmeentwicklung und schließlich zu einem thermischen Durchgehen.
Das Ziel ist eine gasdichte Crimpung, die den gesamten Sauerstoff aus den Drahthohlräumen verdrängt und so eine innere Oxidation verhindert. Sie müssen Ihre Crimpwerkzeuge standardisieren. Passen Sie sie an die genauen Spezifikationen des Terminalherstellers an. Doppelcrimp-Einsätze sind für isolierte Modelle unbedingt erforderlich. Sie sichern gleichzeitig die Drahthülse und die Isolierhülse. Diese doppelte Wirkung verhindert, dass die Isolierung während der Installation zurückrutscht.
Umgang mit nicht übereinstimmenden Drahtstärken (AWG).
Die Verwendung eines für 10–12 AWG ausgelegten Anschlusses an einem 14 AWG-Kabel garantiert einen Ausfall. Der übergroße Zylinder kann nicht ausreichend komprimiert werden, um die kleineren Drahtlitzen zu greifen. Eine strikte Bestandskontrolle verhindert diese gefährlichen Abweichungen am Fließband. Implementieren Sie eine branchenübliche Farbcodierungsüberprüfung.
| Isolierungsfarbe, | unterstützter Drahtquerschnitt (AWG), | typische Anwendung |
| Red | 22–18 AWG | Schwachstromsensoren, Steuerplatinensignale |
| Blau | 16–14 AWG | Standardgerätemotoren, Relais |
| Gelb | 12–10 AWG | Hochstromkompressoren, Heizelemente |
Visuelle Kontrollen stellen sicher, dass Bediener die richtige Terminalgröße ergreifen. Automatisierte Kabelverarbeitungsmaschinen sollten auch optische Sensoren verwenden, um die Farbübereinstimmung vor dem Crimpen zu überprüfen.
Auswahl eines zuverlässigen Terminallieferanten
Der Austausch von Terminallieferanten ausschließlich auf der Grundlage der Stückkosten birgt erhebliche Herstellungsrisiken. Geringe Abweichungen in der Metalldicke stören automatisierte Kabelverarbeitungsmaschinen. Änderungen in der Isolationssteifigkeit führen zu Einzugsstaus in Applikatorpressen.
Beschaffungsteams müssen die Auswahl der Komponenten sorgfältig begründen. Die etwas höheren Stückkosten eines Premium-Steckers kompensieren massive finanzielle Risiken. Die Verhinderung eines einzigen, durch einen Kurzschluss verursachten Produktrückrufs rechtfertigt die Anfangsinvestition ohne weiteres. Eine konsistente Beschaffung stellt sicher, dass Ihre Crimpwerkzeuge perfekt auf die spezifischen Anschlussabmessungen kalibriert bleiben.
Abschluss
Die Auswahl des Anschlusssteckers ist eine strenge technische Entscheidung. Sie müssen ein Gleichgewicht zwischen extremen Umgebungsbedingungen, Sicherheitsvorschriften und Fertigungseffizienz herstellen. Bei hoher Anschlussdichte wird standardmäßig auf vollisolierte Ausführungen zurückgegriffen. Sie sind für Bereiche mit hoher Vibration, chemischer Belastung und zur Gewährleistung der Sicherheit von Technikern obligatorisch. Standardanschlüsse reichen nur in isolierten Umgebungen mit geringem Risiko aus.
Überprüfen Sie Ihre aktuellen Kabelbaumkonstruktionen, um Risiken durch freiliegendes Metall zu identifizieren und zu beseitigen.
Fordern Sie von Lieferanten technische Muster für strenge thermische und Vibrationstests an.
Wenden Sie sich an zertifizierte Komponentenhersteller, um die genaue Kompatibilität der Werkzeuge zu überprüfen.
Implementieren Sie strenge Zugtestprotokolle an Ihrer Montagelinie, um die Crimpintegrität zu überprüfen.
