Vollisolierte Klemme: Typen, Größen und Anwendungen in elektrischen Verkabelungssystemen

Ausfälle elektrischer Systeme und Lichtbogenfehler haben häufig ihren Ursprung in einer einzigen Schwachstelle: falsch spezifizierten oder freiliegenden Kabelanschlüssen. Ingenieure und Installateure müssen die Anforderungen an eine schnelle Montage mit strikter Einhaltung von Sicherheitsvorschriften, Umweltschutz und der Vermeidung unbeabsichtigter Kurzschlüsse in Schalttafeln mit hoher Dichte in Einklang bringen. Die Auswahl des richtigen vollisolierten Anschlusses erfordert, über die grundlegende Anpassung des Drahtquerschnitts hinauszugehen und Isolationsmaterialien, Anschlussgeometrie, innere Gehäuseanatomie und Werkzeugkompatibilität für langfristige Zuverlässigkeit zu bewerten. Umgebungen mit starken Vibrationen, Feuchtigkeitseinwirkung und eine dichte Komponentenverpackung erfordern Anschlusslösungen, die das Risiko eines unbeabsichtigten Kontakts eliminieren und gleichzeitig eine optimale Leitfähigkeit aufrechterhalten. Wir werden die strukturellen Unterschiede zwischen verschiedenen isolierten Steckverbindern aufschlüsseln, damit Sie robuste, berührungssichere elektrische Systeme bauen können, die den strengen Betriebsanforderungen standhalten.

• Strenge AWG-Farbkodierung: Industriestandard-Farbkodierungen (Rot, Blau, Gelb) bestimmen die genaue Kompatibilität der Drahtquerschnitte; Eine Nichtübereinstimmung führt zu mechanischem Herausziehen oder zu hohem Kontaktwiderstand.

• Das Material bestimmt die Umgebung: Die Wahl zwischen PVC-, Nylon- und Wärmeschrumpfisolierung bestimmt die thermische Toleranz, die chemische Beständigkeit und die Umweltabdichtungsfähigkeiten des Terminals.

• Die Werkzeugausstattung ist von entscheidender Bedeutung: Die Verwendung allgemeiner Crimpzangen oder Crimpzangen ohne Ratsche an vollständig isolierten Anschlüssen beeinträchtigt häufig den Isolationsmantel, wodurch Sicherheitszertifizierungen ungültig werden und leitende Elemente freigelegt werden.

• Berührungssichere Konformität: Vollständig isolierte Designs sind bei Anwendungen mit hoher Vibration und hoher Dichte, bei denen benachbarte leitfähige Komponenten ein Kurzschlussrisiko darstellen, nicht verhandelbar.

• Leistung vor Ort: Vorisolierte Anschlüsse verkürzen die Installationszeit bei Reparaturen vor Ort im Vergleich zu blanken Anschlüssen, die eine sekundäre Wärmeschrumpfanwendung erfordern, erheblich.

So funktionieren vollisolierte Klemmen

Problem-Framing (Erfolgskriterien)

Moderne Schalttafeln enthalten oft viele Relais, Schütze und Klemmenblöcke auf engstem Raum, was das Risiko versehentlicher Kurzschlüsse erhöht. Terminals können in Industrie-, Schiffs- und Automobilanwendungen auch Vibrationen, Feuchtigkeit, Salz und Temperaturschwankungen ausgesetzt sein. Eine zuverlässige Klemme sollte einen sicheren Kabelhalt, gute Isolierung, Feuchtigkeitsschutz und ein kompaktes Design bieten, das für die Verkabelung mit hoher Dichte geeignet ist.

Anatomie einer zuverlässigen Verbindung

Das Verständnis der internen Struktur eines vollständig isolierten Terminals ist entscheidend für die Spezifikation der richtigen Komponente für hochzuverlässige Anwendungen. Der sichtbare Kunststoffmantel verbirgt hochentwickelte Metallkomponenten, die für bestimmte mechanische Aufgaben entwickelt wurden. Installateure müssen erkennen, wie diese internen Merkmale während des Crimpvorgangs mit dem Kupferleiter interagieren.

• Der Zylinder: Der Metallzylinder, in den der Draht eingeführt und gecrimpt wird. Fässer verfügen entweder über eine stumpfe Naht oder eine hartgelötete Naht. Stoßnähte bestehen aus zu einem Rohr gerolltem Metall, das bei starkem Pressdruck aufplatzen kann. Durch gelötete Nähte werden die Metallkanten miteinander verbunden, wodurch ein stabiler Zylinder entsteht, der starken Crimpkräften standhält, ohne sich zu verformen oder zu öffnen, und so eine hervorragende Kabelfixierung gewährleistet.

• Trichtereinführungsdesign: Hochwertige Anschlüsse verfügen über eine Innenverjüngung in der Isolierhülse. Dieser Trichter leitet feine Drahtlitzen direkt in den Lauf. Ohne Trichtereinführung falten sich beim Einführen oft einzelne Kupferlitzen gegen die Isolierung. Gefaltete Litzen verringern die gesamte leitende Masse im Crimp, erhöhen den elektrischen Widerstand und erzeugen örtlich begrenzte Hotspots.

• Das Gehäuse: Das charakteristische Merkmal vollständig isolierter Designs. Die Ummantelung erstreckt sich über die Metallkontaktfläche hinaus und umhüllt den Verbindungspunkt nach dem Zusammenstecken vollständig. Diese Schutzschicht stellt sicher, dass kein stromführendes Metall freiliegt, und sorgt so für eine berührungssichere Umgebung, die für das Wartungspersonal und die Systemintegrität von entscheidender Bedeutung ist.

• Drahtstopp: Eine interne physische Barriere, die verhindert, dass der Draht zu weit durch den Lauf geschoben wird. Übermäßiges Einführen beeinträchtigt den Steckmechanismus und beeinträchtigt die mechanische Integrität der Crimpverbindung.

Gesamtwert und Kompromisse

Bei der Auswahl des geeigneten Terminaltyps müssen die Kosten der Komponenten gegen Installationszeit, Sicherheitsanforderungen und Umweltverträglichkeit abgewogen werden. Jede Terminalkonfiguration bietet je nach Anwendungskontext unterschiedliche Vorteile. Außendiensttechniker entscheiden sich oft für die günstigste Option, die technischen Spezifikationen müssen jedoch den genauen Terminalstil basierend auf der Betriebsumgebung vorschreiben.

Arten von vollständig isolierten Anschlüssen

Vollisolierte Schnellkupplungen (Fastons)

Schnellkupplungen, häufig auch als Fastons bezeichnet, bestehen aus vollständig ummantelten männlichen Flachsteckern und weiblichen Buchsen. Diese Klemmen ermöglichen ein schnelles Anschließen und Trennen, ohne dass Werkzeuge erforderlich sind. Die vollständige Isolierung stellt sicher, dass die überlappenden Kunststoffabdeckungen eine durchgehende dielektrische Barriere bilden, wenn die männliche Lasche in die weibliche Buchse gleitet. Techniker verlassen sich auf diese Steckverbinder für Relais, Mikroschalter, Schütze und modulare Netzteile. Anwendungen, die eine häufige Wartung, den Austausch von Komponenten oder eine modulare Montage erfordern, profitieren stark von vollisolierten Schnellkupplungen, da sie das Personal bei Hot-Swap-Vorgängen vor stromführenden Schaltkreisen schützen. Bei der Verkabelung einer 24-V-DC-Schalttafel verwenden Installateure diese Trennschalter, um Endschaltereingänge und Magnetventilausgänge abzuschließen, was eine schnelle Fehlerbehebung ermöglicht, ohne benachbarte Anschlüsse Kurzschlüssen auszusetzen.

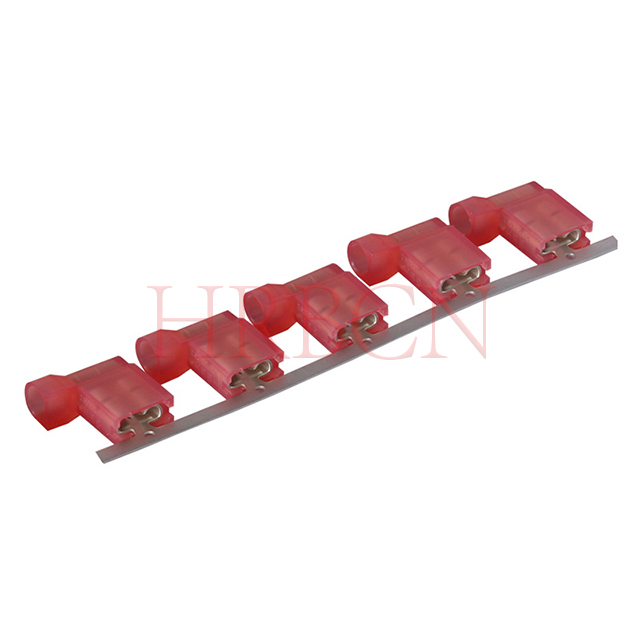

Vollisolierte Flaggenterminals

Fahnenklemmen verfügen über ein rechtwinkliges 90-Grad-Design, bei dem die Schnellkupplungsbuchse senkrecht zur Drahtachse sitzt. Der Vollisoliermantel deckt die gesamte rechtwinklige Baugruppe ab. Ingenieure spezifizieren Fahnenanschlüsse in stark eingeschränkten Umgebungen, in denen ein standardmäßiger gerader Anschluss den Draht dazu zwingen würde, sich stark gegen eine Gehäusewand zu biegen. Scharfe Biegungen führen zu einer mechanischen Belastung der Kupferlitzen, was schließlich zu Metallermüdung und Drahtbruch führen kann. Fahnenklemmen führen den Draht direkt nach dem Anschließen parallel zur Kontaktfläche. Sie finden diese häufig in Gerätemotoren, kompakten Schalttafeln und kompakten Kfz-Schaltanlagen. Wenn beispielsweise der Kompressorkondensator in einer HVAC-Einheit verkabelt wird, sind für den Abstand zwischen den Kondensatoranschlüssen und der Zugangsplatte oft Fahnenklemmen erforderlich, um zu verhindern, dass die Drähte beim Befestigen der Platte gequetscht werden.

Vollisolierte Ring- und Flachstecker

Ringkabelschuhe verwenden ein geschlossenes Design, das eine sichere Verbindung bietet und für Erdung und Anwendungen mit starken Vibrationen geeignet ist. Spatenklemmen verwenden ein Design mit offener Gabel, was eine schnellere Installation ermöglicht, da die Befestigungsschraube nur gelöst und nicht entfernt werden muss. Vollständig isolierte Versionen tragen zum Schutz des Crimpbereichs bei und verringern das Risiko von unbeabsichtigtem Kontakt oder Kurzschlüssen in Schalttafeln, Maschinen und Automobilverkabelungen.

Vollisolierte Stoßverbinder und Rundsteckverbinder

Für Inline-Drahtverbindungen werden üblicherweise Stoßverbinder und Rundsteckverbinder verwendet. Stoßspleiße verbinden zwei Drähte dauerhaft Ende an Ende, während Rundsteckverbinder männliche und weibliche Teile verwenden, die bei Bedarf getrennt werden können. Vollständig isolierte Versionen schützen die Verbindung vor unbeabsichtigtem Kontakt und werden häufig in Kabelbäumen, Kfz-Reparaturen und industriellen Steuerkabeln verwendet.

Vollisolierte Stift- und Buchsenklemmen

Stiftklemmen verfügen über eine solide, nadelartige Metallverlängerung, die zum Einsetzen in spezielle Buchsen oder Klemmenblöcke im Kompressionsstil konzipiert ist. Steckdosenklemmen sorgen für die passende Steckdose. Die vollständig isolierte Ummantelung schützt die Basis des Stifts und die gesamte Buchse. Diese Klemmen dominieren hochdichte Klemmenblöcke im europäischen Stil und spezifische Schnittstellenverbindungen für Leiterplatten (PCB). Der starre Stift verhindert, dass empfindliche Litzen ausfransen oder brechen, wenn sie durch die Stellschraube in einem Klemmenblock zusammengedrückt werden. Die Isolierung stellt sicher, dass dicht gepackte Stifte einander nicht berühren, wenn sie in das Blockgehäuse eindringen. In Installationen mit speicherprogrammierbaren Steuerungen (SPS) verwenden Installateure Stiftklemmen, um die feindrähtige E/A-Verkabelung abzuschließen und so eine saubere, sichere Verbindung mit den schmalen Schraubklemmen der SPS-Module sicherzustellen.

Vollisolierte Anschlussgrößen und AWG-Farbcodes

Die branchenübliche Farbmatrix

Elektrische Normen schreiben ein striktes Farbcodierungssystem für isolierte Anschlüsse vor, das auf American Wire Gauge (AWG)-Größen basiert. Diese universelle Matrix stellt sicher, dass Installateure sofort den richtigen Anschluss für das jeweilige Kabel identifizieren und so katastrophale mechanische Ausfälle verhindern. Wenn der Drahtquerschnitt nicht mit der Klemmengröße übereinstimmt, führt dies entweder zu einer lockeren Verbindung, die sich unter Spannung löst, oder zu einer überfüllten Hülse, die nicht richtig gecrimpt werden kann. Außendiensttechniker müssen sich diese Farbmatrix merken, um die Montagegeschwindigkeit und -genauigkeit aufrechtzuerhalten.

Bewertung der Drahtlitzenzahl im Vergleich zur Anschlusshülsenkapazität

Die Übereinstimmung mit dem AWG-Farbcode ist wichtig, aber auch die Drahtkonstruktion sollte berücksichtigt werden. Drähte mit derselben AWG-Größe können unterschiedliche Litzenzahlen haben und erfordern möglicherweise unterschiedliche Hülsengrößen. Flexible Drähte mit hoher Litzenzahl benötigen ausreichend Platz, um in die Klemme eingeführt zu werden, ohne die Litzen zu verbiegen oder zu spreizen. Ein glatter Trichtereintritt kann dazu beitragen, den Draht in die Hülse zu führen und die Crimpqualität zu verbessern. Überprüfen Sie vor dem Crimpen immer, ob die Anschlusshülse sowohl für den Drahtquerschnitt als auch für den Drahttyp geeignet ist.

PVC vs. Nylon vs. Wärmeschrumpfisolierung

PVC (Polyvinylchlorid)

PVC ist ein kostengünstiges Isoliermaterial, das häufig für Schalttafeln in Innenräumen und Standard-Elektroleitungen verwendet wird. Es bietet guten Schutz unter normalen Betriebsbedingungen und unterstützt die standardmäßige Farbcodierung von Terminals. Allerdings kann PVC bei sehr kalten Temperaturen spröde werden und durch einige Chemikalien angegriffen werden. Für Umgebungen im Freien, in denen hohe Temperaturen herrschen oder Chemikalien ausgesetzt sind, sind Nylon oder andere haltbarere Isoliermaterialien möglicherweise besser geeignet.

Nylon (Polyamid)

Nylonisolierung bietet eine bessere Flexibilität, Temperaturbeständigkeit und Beständigkeit gegen Öle und Chemikalien als Standard-PVC. Sein durchscheinendes Design erleichtert auch die Überprüfung der Drahtpositionierung vor dem Crimpen. Viele Nylonklemmen unterstützen Doppelcrimpung, um sowohl die Leiter- als auch die Drahtisolierung zu sichern und so eine bessere Zugentlastung zu gewährleisten. Aufgrund dieser Eigenschaften eignen sich Nylon-Terminals für Automobile, schwere Maschinen und andere Umgebungen mit starken Vibrationen oder rauen Umgebungen.

Schrumpfschlauch mit Klebebeschichtung

Schrumpfklemmen bieten starken Schutz vor Feuchtigkeit, Salz und Chemikalien. Bei Erwärmung schrumpft die äußere Isolierung um den Draht, während der innere Kleber eine dichte Verbindung herstellt und für zusätzliche Zugentlastung sorgt. Dadurch eignen sich Wärmeschrumpfklemmen für die Schifffahrt, den Automobil-Außenbereich und andere Anwendungen, bei denen die Verkabelung regelmäßig Wasser oder rauen Umgebungen ausgesetzt ist.

Abschluss

1. Überprüfen Sie alle aktuellen Montagewerkzeuge in der Produktion, um absolute Kompatibilität mit isolierten Anschluss-Crimpprofilen zu gewährleisten, und entfernen Sie alle durchdringenden Matrizen.

2. Fordern Sie Herstellerspezifikationsblätter für alle eingehenden Terminals an und überprüfen Sie diese, um thermische Grenzwerte, dielektrische Werte und UL/CSA-Zertifizierungen zu überprüfen.

3. Standardisieren Sie die Lagerbehälter des Lagerbestands durch strenge AWG-Farbcodes, um physisch zu verhindern, dass Techniker bei der schnellen Montage falsche Drahtstärken und Anschlussgrößen verwenden.

4. Implementieren Sie verbindliche Zugtestprotokolle für den ersten Artikel jedes neuen Kabelbaumlaufs, um die mechanische Integrität zu überprüfen, bevor mit der Massenproduktion begonnen wird.

FAQ

F: Was ist der Unterschied zwischen einer vollständig isolierten Klemme und einer teilweise isolierten Klemme?

A: Eine vollständig isolierte Klemme verfügt über eine Kunststoffabdeckung, die den metallischen Steckbereich vollständig abdeckt und so einen versehentlichen Kontakt mit stromführendem Metall nach dem Anschluss verhindert. Ein teilweise isolierter Anschluss deckt nur die Crimphülse ab, sodass die Metalllasche, der Ring oder der Metallstift potenziellen Kurzschlüssen ausgesetzt sind.

F: Was ist ein Trichtereintritt an einem vollständig isolierten Terminal?

A: Ein Trichtereingang ist eine innere Verjüngung in der Kunststoffhülse des Terminals. Es dient als Führung, um alle feinen Drahtlitzen reibungslos in das Metallrohr zu leiten. Dies verhindert ein Zurückfalten der Litzen, sorgt für maximale Leitfähigkeit und verhindert schwache Crimps.

F: Kann ich ein Standard-Crimpwerkzeug für blanke Drähte an einem vollständig isolierten Anschluss verwenden?

A: Nein. Crimpzangen für blanke Drähte verwenden Stanzmatrizen, die zum Durchstechen von Metall bestimmt sind. Wenn Sie diese an einem isolierten Anschluss verwenden, wird der Kunststoffmantel durchtrennt, die Isolierung zerstört, stromführende Leitungen freigelegt und die Sicherheitseinstufung ungültig. Für isolierte Anschlüsse müssen Sie einen ovalen oder asymmetrischen Stempel verwenden.

F: Warum reißt oder reißt die Isolierung, wenn ich den Anschluss ancrimpe?

A: Die Isolierung reißt aus drei Hauptgründen: Verwendung des falschen Crimpwerkzeugs (z. B. einer Lochstanze), Crimpen eines Anschlusses bei Minustemperaturen (wodurch PVC spröde wird) oder Versuch, einen zu großen Drahtquerschnitt in eine unterdimensionierte Anschlusshülse zu zwängen.

F: Wie wähle ich zwischen vollständig isolierten Nylon- und PVC-Anschlüssen?

A: Wählen Sie PVC für standardmäßige, kostengünstige Innenanwendungen, bei denen die Temperaturen stabil bleiben. Wählen Sie Nylon für Umgebungen mit starken Vibrationen, für den Kontakt mit Chemikalien oder Lösungsmitteln oder für Anwendungen bei kaltem Wetter, da Nylon sehr flexibel ist, rissbeständig ist und häufig eine bessere mechanische Zugentlastung bietet.

F: Sind vollständig isolierte Standardklemmen wasserdicht?

A: Nein. Vollisolierte Anschlüsse aus Standard-PVC und Nylon schützen vor unbeabsichtigtem Kontakt und Staub, sind jedoch nicht wasserabweisend. Für wasserdichte Verbindungen müssen Sie Schrumpfklemmen mit einer inneren Klebeschicht verwenden, die die Verbindung schmilzt und abdichtet.
