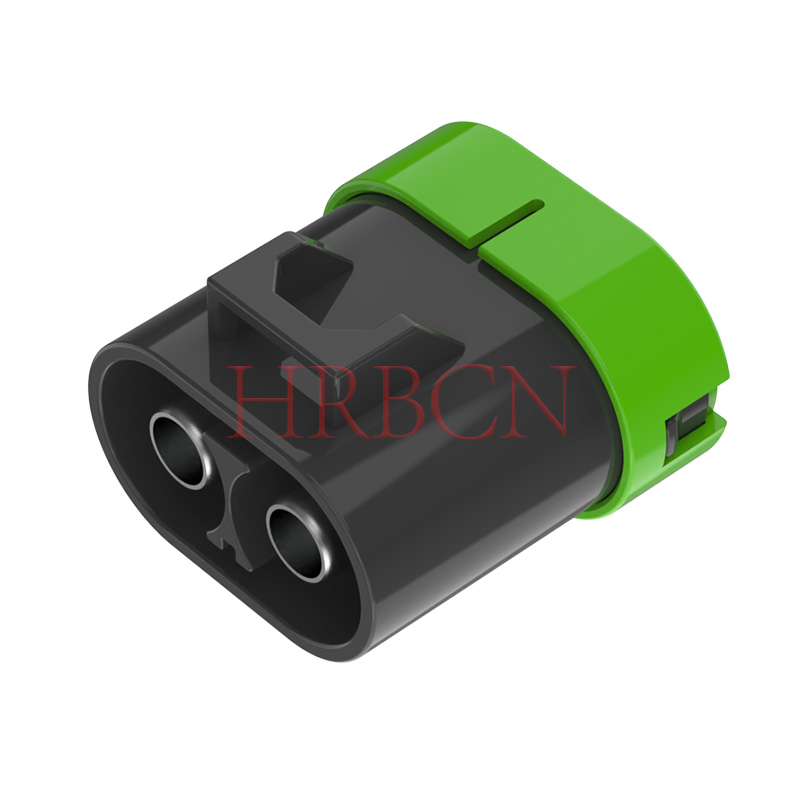

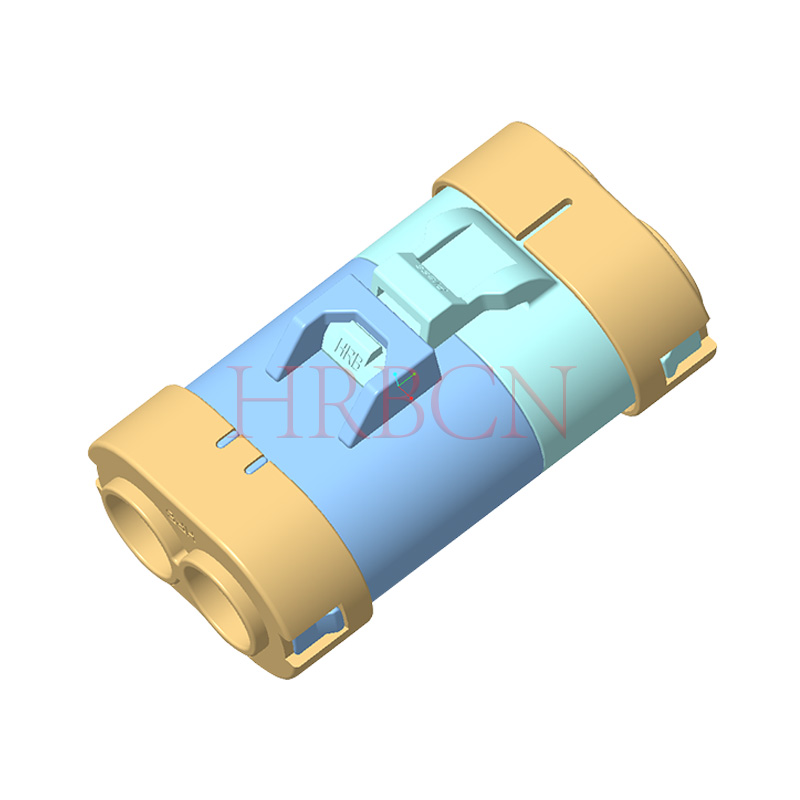

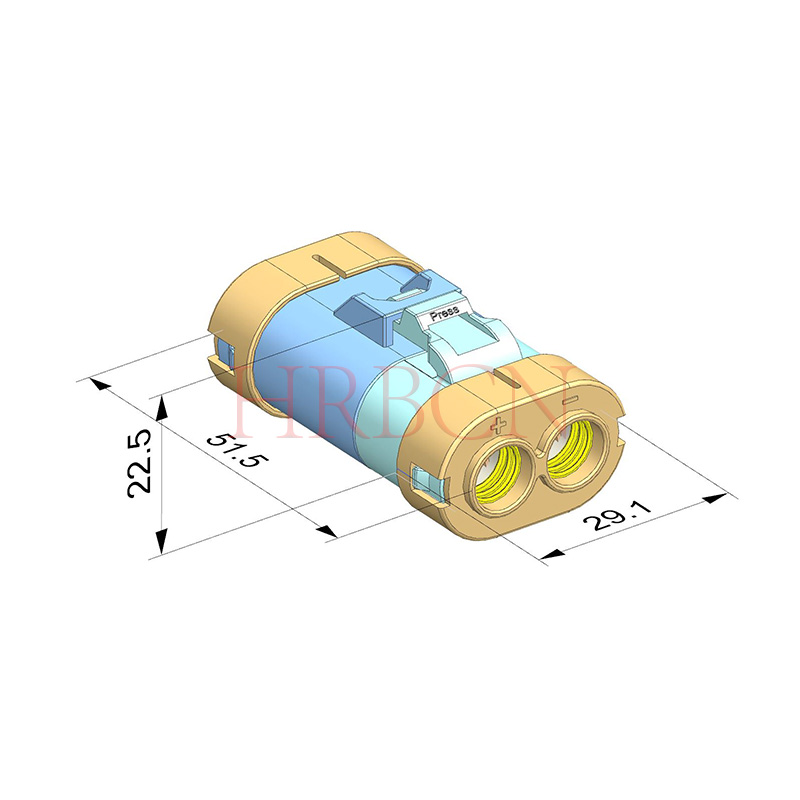

Kabel-zu-Kabel-Stecker-Buchsengehäuse mit 11,0 mm Rastermaß
Gehäuse: PA6, UL94V-0
Nennfarbe: Siehe Teile-Nr
Anschlussmaterial: Kupferlegierung
Oberfläche: verzinnt
SPEZIFIKATIONEN
Nennspannung: 600 V AC, DC max
Nennstrom: 80 A AC, DC max.
Spannungsfestigkeit: 2200 V AC/Minute
Temperaturbereich: -40 °C bis +125 °C
P/N-Definition:
M1103 F -1X2 -X -X
① ② ③ ④
①F: Weiblich
②Pin-Nr.: 1x2Pin
③ A: AWG 6# OD8,00~8,60 mm/blauer Dichtungsstopfen
B: AWG 8# OD 5,90 ~ 6,80 mm/grüner Dichtungsstopfen (verstreute Lieferung).
C: AWG 10# OD3,80 ~ 4,60 mm/Gelber Verschlussstopfen (verstreute Lieferung)

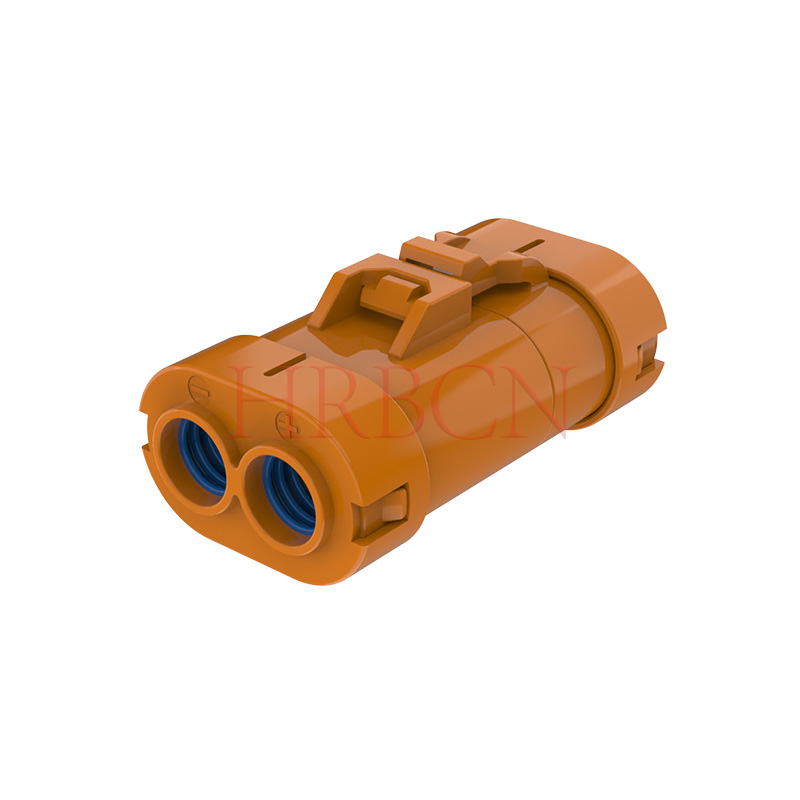

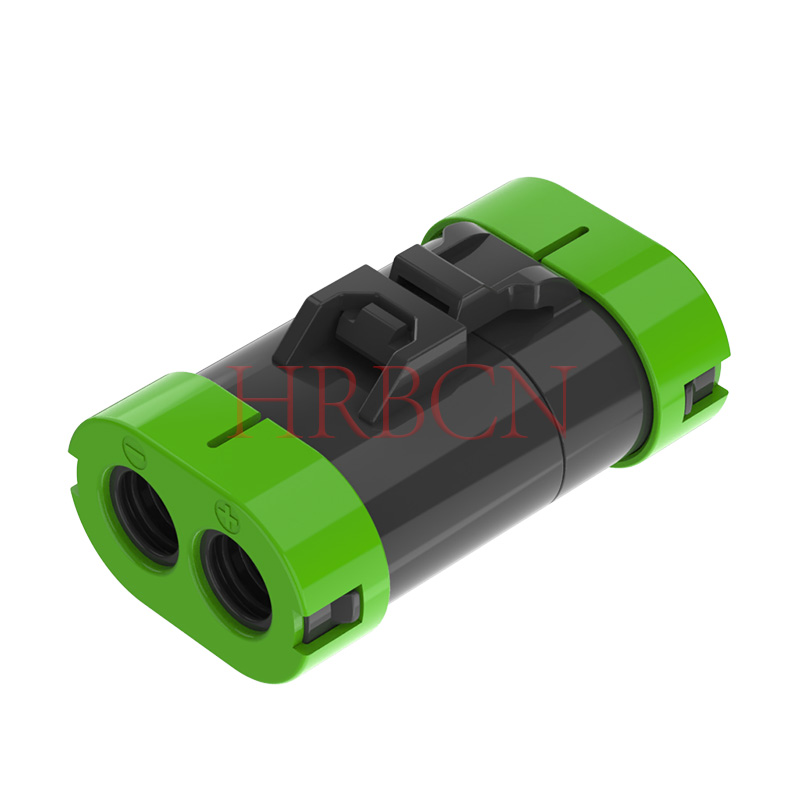

④ Farbe: B: Schwarz; O: Orange
