Jede Minute industrieller Ausfallzeit kostet Tausende von Dollar, oft aufgrund nur einer einzigen schlechten Verbindung. Wie baut man Steckverbindersysteme auf, die langfristig zuverlässig bleiben? Die Antwort ist ein klarer Plan: Ermitteln Sie Ihren Signal- und Strombedarf, prüfen Sie Umgebungsbedingungen wie Hitze, Kälte, Schmutz und Erschütterungen, legen Sie Größe, Pinanzahl und Kontaktgröße fest und wählen Sie dann die richtigen Anschlüsse für Ihre Ausrüstung aus. Sperrteile verhindern ein versehentliches Herausziehen des Netzsteckers und die IP-Schutzart zeigt, wie gut sie Wasser und Staub abhält. Dieser Plan hilft Ihnen bei der Auswahl robuster Steckverbinder und Verkabelungslösungen, die Ausfallzeiten reduzieren und eine stabile Verbindung aufrechterhalten. Planen Sie genügend Ein-/Aussteckzyklen und eine einfache Einrichtung ein, damit alles langfristig funktioniert. Auf diese Weise können Sie zuverlässige Steckverbindersysteme entwerfen, die in Ihren Geräten zuverlässig bleiben.
Wichtige Erkenntnisse
Ermitteln Sie zunächst Ihren Signal- und Strombedarf. Dies vermeidet später teure Reparaturen.
Wählen Sie einen Stecker, der zu Ihrem Raum passt und Ihren elektrischen Anforderungen gerecht wird. Dies trägt dazu bei, dass es gut funktioniert und zuverlässig bleibt.
Verwenden Sie Schlösser, Dichtungen und Abschirmungen, um sich vor Erschütterungen, Nässe und Signalrauschen zu schützen. Dadurch bleiben die Verbindungen stabil.
Planen Sie die Häufigkeit des Ein- und Aussteckens ein und sorgen Sie für eine einfache Installation. Dadurch bleibt das System lange zuverlässig und es wird Zeit gespart.
Sprechen Sie frühzeitig mit Steckverbinderexperten. Sie können Ihnen bei der Auswahl der besten Option für Ihre Maschine helfen.
Bewerten Sie die Umgebungs- und Signalanforderungen für zuverlässige Steckverbindersysteme
Bevor Sie Teile auswählen, müssen Sie wissen, was Ihre Maschine benötigt. Ein gutes Steckverbinderdesign beginnt mit zwei Schlüsselfragen: Welche Signale muss der Steckverbinder übertragen und welchen Bedingungen wird er während des Gebrauchs ausgesetzt sein? Eine frühzeitige Beantwortung dieser Fragen hilft Ihnen, kostspielige Reparaturen zu vermeiden und sorgt dafür, dass die Dinge im Laufe der Zeit reibungslos funktionieren.
Identifizieren Sie Leistungs-, Daten- und Signalanforderungen
Jede Verbindung in Ihrem System hat eine Aufgabe. Einige Verbindungen führen hohen Strom für Motoren oder Heizungen. Andere senden Low-Level-Sensorsignale. Wieder andere übertragen Hochgeschwindigkeitsdaten zwischen Controllern und Bildschirmen. Jeder Typ stellt unterschiedliche Anforderungen an den Steckverbinder. Bei Stromkreisen muss das Kontaktmaterial hohen Strömen standhalten, ohne zu heiß zu werden. Bei Signal- und Datenleitungen ist die Abschirmung von entscheidender Bedeutung, um Signale klar zu halten und elektromagnetische Störungen zu blockieren. Bei analogen Signalen mit niedrigem Pegel muss der Kontaktwiderstand sorgfältig beachtet werden, da bereits wenige Milliohm die Messwerte verfälschen können.
Die Wire-to-Wire-Steckverbinder von HRB&HRBCN Connector zeigen diese Flexibilität. Diese robusten Steckverbinder unterstützen sowohl Anwendungen mit geringem Signal als auch mit hoher Leistung. Die starken Verriegelungskonstruktionen widerstehen außerdem Vibrationen und Hitzebelastungen und eignen sich daher gut für raue Umgebungen.
Branchenstandards geben klare Hinweise zu aktuellen Ratings. Der IEC-Standard für M8- und M12-Steckverbinder zeigt, wie sich die Anzahl und Codierung der Pins auf die Stromkapazität auswirkt. Beispielsweise trägt ein M12-Stecker mit 3 Pins und A-Kodierung 4 Ampere, , während ein M12-Stecker mit 2 Pins und K-Kodierung 16 Ampere trägt. Die folgende Tabelle zeigt diese Bewertungen für verschiedene Setups.
Für datenintensive Anwendungen benötigen Sie robuste Steckverbinder, die die Signalqualität auch unter Vibrations- und Hitzebelastung aufrechterhalten. Die Wire-to-Wire-Steckverbinder HRB und HRBCN unterstützen Hochgeschwindigkeitsdaten mit geringem Signalverlust und geringen Verzögerungen. Sie sorgen für eine stabile Stromversorgung, auch wenn das Gerät ständig wackelt oder heiß wird.
Bewerten Sie Temperatur, Verunreinigungen und Vibration
Die Arbeitsumgebung entscheidet darüber, welche Steckverbinder langfristig halten. Extreme Temperaturen können Kunststoffgehäuse beschädigen und die Kontaktfederkraft verändern. Feuchtigkeit und chemische Verunreinigungen beschleunigen die Korrosion auf freiliegenden Metalloberflächen. Durch Vibration entsteht Passungsrost, ein Verschleißprozess, der mit der Zeit den Kontaktwiderstand erhöht.

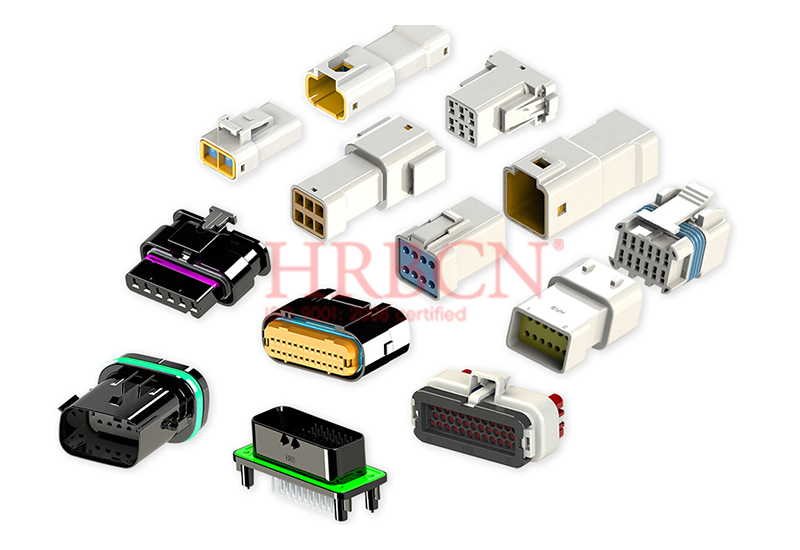

Die wasserdichten IP67-Stromsteckverbinder von HRB sind ein klares Beispiel für Umweltspezifikationen. Diese robusten Steckverbinder funktionieren in einem Temperaturbereich von -55 °C bis +85 °C. . Die Schutzart IP67 gemäß IEC 60529 gewährleistet Schutz vor Staub und vorübergehendem Eintauchen in Wasser. Dadurch eignen sie sich gut für raue Orte wie Waschbereiche in der Lebensmittelverarbeitung oder Outdoor-Ausrüstung, die Regen ausgesetzt ist.
In der folgenden Tabelle sind die wichtigsten Spezifikationen für verschiedene HRB-Steckermodelle aufgeführt:
Steckermodell | IP-Bewertung | Betriebstemperaturbereich |
2,5-mm-Raster Wire-to-Board (rechtwinklig) | IP67 (IEC 60529) | -55°C bis +85°C |
Wasserdicht im 2,5-mm-Raster für Kraftfahrzeuge | IP67 | -55°C bis +85°C |
3,0 mm Panelmontage wasserdicht | IP67 | -40°C bis +130°C |
Vibrationstests folgen bekannten Standards wie MIL-STD-202 . Diese Norm prüft, wie sich Vibrationen auf Teile in den Frequenzbereichen und Pegeln auswirken, die während des Feldeinsatzes auftreten. Es zeigt mögliche Probleme auf, wenn ein Teil die Vibrationsregeln nicht erfüllt. Achten Sie bei der Auswahl von Steckverbindern für raue Umgebungen auf Designs, die diese Tests bestanden haben. Diese Teile nutzen starke Verriegelungsmechanismen und präzise Kontakte, um diese Risiken zu verringern.
Indem Sie sowohl die Signalanforderungen als auch die Umgebungsbedingungen überprüfen, schaffen Sie eine solide Grundlage für Ihr Design. Dieser Schritt stellt sicher, dass Sie Teile mit den richtigen Kontaktmaterialien, Abschirmung, Abdichtung und mechanischer Festigkeit auswählen. Das Ergebnis ist ein System, das zuverlässige Stromversorgung, Daten und Überwachung des Systembetriebs liefert.
Geben Sie physische Abmessungen und Kontaktkonfigurationen an
Gehäuse für Industrieanlagen bieten selten zusätzlichen Platz. Sie müssen Steckverbinder in enge Schalttafeln, überfüllte Leiterplatten oder schmale Kabelwege einbauen. Die physikalischen Abmessungen Ihres Steckverbindersystems wirken sich direkt auf den Installationserfolg und die langfristige Zuverlässigkeit aus. Um zuverlässige Steckverbindersysteme zu entwerfen, müssen Sie zwei Faktoren berücksichtigen: den Gehäusestil, der zu Ihrem Montageort passt, und die Pinanzahl mit Kontaktgröße, die zu Ihren elektrischen Lasten passt.
Passen Sie die Steckergröße und den Gehäusestil an die Platzbeschränkungen an
Jeder Connector beansprucht Platz. Wählen Sie einen Schalenstil, der zu Ihrem verfügbaren Platz passt, ohne den Wartungszugang zu beeinträchtigen. Steckdosen für die Schalttafelmontage eignen sich gut für Festinstallationen, bei denen Sie Kabel durch eine Trennwand führen. Inline- oder Kabelstecker eignen sich für bewegliche Abschnitte oder enge Räume, in denen ein Schalttafelausschnitt nicht möglich ist.
Kompakte IDC-Steckverbinder bieten platzsparende Vorteile. Diese Steckverbinder machen das Abisolieren von Drähten überflüssig, sparen Montagezeit und reduzieren Installationsfehler. Die folgende Tabelle zeigt, wie sich die Pitchgröße auf Ihre Gestaltungsmöglichkeiten auswirkt :
Tonhöhe | Platzsparender Vorteil | Schlüsselkontext |
1,27 mm | Spart Platz auf der Platine, indem es mehr Leiter auf einer kompakten Grundfläche unterstützt und so eine Signalführung mit hoher Dichte ermöglicht | Ideal für dichte Leiterplattenlayouts, kompakte Module, Server, Kommunikationsgeräte und Industriemodule mit begrenztem Platzangebot |
2,54 mm | Nicht die kleinste Option, aber praktisch für Standard-Industrieanschlüsse, bei denen Wartungszugang und einfachere Inspektion wichtig sind | Geeignet für industrielle Schalttafeln, CNC-Systeme, Router, Schalter und Testgeräte, bei denen der Wartungszugang wichtig ist |
Mit dem Rastermaß von 1,27 mm können Sie viele Signale auf kleinem Raum leiten. Dies eignet sich für Designs mit hoher Dichte wie Server oder Kommunikationsmodule. Der Abstand von 2,54 mm bietet ein Gleichgewicht zwischen Dichte und einfacher Zugänglichkeit. Sie können Verbindungen ohne Spezialwerkzeug prüfen und prüfen.
Auch der Shell-Stil ist wichtig. Steckdosen für die Schalttafelmontage verwenden einen festen Ausschnitt mit einer Gewindemutter oder einem Flansch. Der iMINI C-Stecker verwendet eine 1 1/8-Zoll-Vierkantbuchse mit einem 3/4 NPT-Montagegewinde. Die Steckerversion hat einen maximalen Außendurchmesser von 1 1/4 Zoll. Anhand dieser Maße erfahren Sie genau, wie viel Platz Sie hinter der Blende benötigen.
Berechnen Sie die Anzahl der Pins und die Kontaktgröße für Strom und Signalintegrität
Der Steckverbinderabstand steht in direktem Zusammenhang mit der Strombelastbarkeit. Ein größerer Abstand bedeutet größere Kontakte, die mehr Strom verarbeiten. Ein kleinerer Abstand bedeutet kleinere Kontakte, die für Verbindungen auf Signalebene geeignet sind. Passen Sie die Anzahl der Stifte und die Kontaktgröße an Ihre tatsächlichen Lasten an.
Denken Sie an die Wire-to-Board-Steckverbinder von HRB. Die Klemmenblöcke mit einem Rastermaß von 5,08 mm eignen sich für die Kabeleinführung bei hohen Strömen. Die 2,5-mm-Rastermaß-Steckverbinder eignen sich für kompakte PCB-Layouts, bei denen eine mäßige Leistung und eine dichte Signalführung erforderlich sind. Steckverbinder mit größerem Rastermaß wie 6,35 mm oder 10,0 mm unterstützen die Hochleistungsübertragung für Motoren, Heizungen oder Netzteile. Kleinere Abstände eignen sich für Verbindungen auf Signalebene, bei denen der Strom niedrig, aber die Dichte hoch ist. Die in diesen Kontakten verwendeten Materialien wie Messing und Kupferlegierung mit Verzinnung gewährleisten eine stabile Leistung über einen längeren Zeitraum. Diese Materialien sind korrosionsbeständig und weisen einen geringen Kontaktwiderstand auf. Dies gewährleistet eine stabile Stromversorgung auch unter hohen Lastbedingungen.
Der Zusammenhang zwischen Tonhöhe und aktueller Bewertung folgt einem klaren Muster. Ein Steckverbinder mit 3,5-mm-Raster führt normalerweise bis zu 8 Ampere pro Pin. Diese Bewertung bleibt gleich, unabhängig davon, ob Sie 2, 3 oder 4 Pins verwenden. Die Anzahl der Pins ändert nichts an der Stromkapazität pro Pin. Jeder Kontakt führt weiterhin unabhängig seinen Nennstrom.
5,08-mm-Klemmenblöcke eignen sich für die Kabeleinführung bei hohem Strom. Die aktuellen Nennwerte variieren je nach Design: JST PH-Anschlüsse tragen 2 Ampere pro Pin , Molex Micro-Fit-Anschlüsse tragen 9 Ampere pro Pin und DIN-5-Anschlüsse tragen etwa 3 Ampere pro Pin. Größere Rastermaße unterstützen im Allgemeinen eine höhere Strombelastbarkeit pro Pin, während kleinere Rastermaße niedrigere Nennwerte haben.
Raster 3,5 mm: Kontaktstrombelastbarkeit bis zu 8 Ampere (aus TE-Produktdaten)
Bei gleichem 3,5-mm-Raster haben die Pinzahlen 2, 3 und 4 alle die gleiche Nennleistung von 8 Ampere. Die Anzahl der Pins hat keinen Einfluss auf die Stromkapazität pro Pin
Hersteller bieten Rasteroptionen an, darunter 2,5 mm und 5,08 mm, was unterschiedliche Nennströme impliziert
Sie müssen auch Spannungsabfall und Wärmeentwicklung berücksichtigen. Jeder Kontakt erzeugt Wärme proportional zum Quadrat des Stroms. Bei einem mehrpoligen Steckverbinder summiert sich die Wärme benachbarter Stifte. Dies kann den effektiven Nennstrom verringern. Überprüfen Sie immer die Derating-Kurve des Herstellers.
Bei der Signalintegrität muss auf den Kontaktabstand geachtet werden. Eng beieinander liegende Kontakte können Übersprechen von benachbarten Signalen auffangen. Halten Sie bei Hochgeschwindigkeitsdatenleitungen einen ausreichenden Abstand zwischen den Signalpaaren ein. Verwenden Sie bei Bedarf Erdungsebenen oder Abschirmungen.
Die von Ihnen gewählte Pin-Anzahl wirkt sich auch auf den Installationsaufwand aus. Mehr Stifte bedeuten mehr Crimps, mehr Einfügungen und mehr potenzielle Fehlerstellen. Verwenden Sie die Mindestanzahl an Pins, die Ihren Schaltungsanforderungen entspricht. Reservieren Sie einen oder zwei zusätzliche Pins für zukünftige Erweiterungen.
Berücksichtigen Sie beim Erstellen von Kabelbaugruppen die physischen Abmessungen des Steckverbinders neben dem Kabelführungspfad. Kabelbaugruppen mit engen Biegeradien oder dicken Drähten benötigen mehr Platz um den Stecker herum. Planen Sie eine Zugentlastung und Kabelunterstützung ein, um mechanische Belastungen der Kontakte zu vermeiden. Dieser Ansatz reduziert Ausfallraten und vereinfacht den Außendienst.
Indem Sie den Gehäusestil an Ihren Platzbedarf und die Pinanzahl an Ihre Lasten anpassen, bauen Sie ein Steckverbindersystem auf, das physisch passt und elektrisch funktioniert. Der nächste Schritt besteht darin, Verriegelungs-, Dichtungs- und Abschirmmechanismen hinzuzufügen, die die Verbindung in rauen Umgebungen schützen.
Wählen Sie Verriegelungs-, Dichtungs- und Abschirmmechanismen aus
Sobald Sie sich auf physikalische Abmessungen und Kontaktkonfigurationen festgelegt haben, müssen Sie die Verbindung selbst schützen. Vibrationen, Feuchtigkeit und elektromagnetische Störungen können die Leistung mit der Zeit beeinträchtigen. Die richtigen Verriegelungs-, Dichtungs- und Abschirmmechanismen halten Ihr System stabil und sicher.
Wählen Sie Sperren und Kodieren, um Trennungen und Fehlsteckungen zu verhindern
Vibrationen stellen eine ständige Bedrohung für die Integrität des Steckverbinders dar. Eine lockere Verbindung führt zu intermittierenden Signalen, Überhitzung oder einem vollständigen Systemausfall. Sie benötigen einen Verriegelungsmechanismus, der den mechanischen Belastungen Ihrer Anwendung standhält . Verschiedene Mechanismen bieten unterschiedliche Schutzniveaus:
Verriegelungsmechanismus | Primärer Mechanismus | Bewertung der Vibrationsfestigkeit |
Schraubensicherungsmasse | Chemische Bindung/Reibung | Hoch |
Geteilte Sicherungsscheibe | Federspannung | Niedrig bis mittel |
Stern-/Zackenscheibe | Mechanischer Biss | Mäßig bis hoch |
Nylon-Einsatzmutter | Polymerinterferenz | Hoch |
Kronenmutter und Stift | Positiver mechanischer Anschlag | Extrem |
Schraubverbindungen können sich unter Vibration lösen, sofern Sie sie nicht mit Sicherungsmuttern, Federscheiben oder Schraubensicherungsmitteln verbinden. Bajonettkonstruktionen mit ihren Verriegelungsnocken bieten einen besseren Widerstand gegen axiales Lösen, können aber dennoch durch radiale oder Torsionsbelastungen beeinträchtigt werden. von HRB Die wasserdichten IP67-Steckverbinder nutzen Gehäuse-Klemmen-Verriegelungen für zuverlässige Leistung. Diese Schlösser verhindern ein versehentliches Trennen der Verbindung selbst in anspruchsvollen Umgebungen.
Viele Menschen sind der Meinung, dass eine Kombination aus dem richtigen Anfangsdrehmoment und einer mittelfesten Schraubensicherung die beste Balance für Industriemaschinen bietet. Auch ein übermäßiger Einsatz mechanischer Unterlegscheiben ohne Überprüfung des Drehmoments kann zum Ausfall führen, wenn die Vibrationsfrequenz mit der Federrate der Unterlegscheibe übereinstimmt.
Die Kodierung verhindert Fehlsteckungen, die kostspielige Nacharbeiten und Geräteschäden verursachen. Es gibt zwei Hauptoptionen :
Keying-Option | Mechanismus | Wie es Montagefehler reduziert |
Farbcodierte Anschlüsse | Helle Außenfarben oder farbcodierte Grafiken | Schnellere und einfachere visuelle Zuordnung koordinierender Farben, wodurch Fehlanpassungen schnell erkannt werden können |
Mechanisch kodierte Steckverbinder | Markante Form, die nur zu einem entsprechenden Stecker passt und nur in einer Richtung eingesteckt werden kann | Verhindert physikalisch eine falsche Paarung oder Ausrichtung; Fungiert auch als Polarisationsfunktion, um 180-Grad-Rotationsfehler zu verhindern, insbesondere bei blinden Paarungsszenarien |
Bei der mechanischen Codierung werden einzigartige Formen oder Vorsprünge verwendet, um ein falsches Einsetzen zu verhindern. Die farbcodierte Codierung hilft dem Bediener, passende Paare schnell zu erkennen. Polarisationsfunktionen sorgen stets für die richtige Ausrichtung. Diese Designelemente verringern die Abhängigkeit vom Gedächtnis des Bedieners, machen Nacharbeiten überflüssig und erhöhen das Vertrauen in Blindsteckszenarien.
Geben Sie IP-Schutzarten und EMI-Abschirmung für raue Umgebungen an
Die Versiegelung schützt interne Kontakte vor Wasser, Staub und Chemikalien. Das IP-Rating-System klassifiziert diesen Schutzgrad. IP67 gemäß IEC 60529 gewährleistet staubdichten Schutz und Beständigkeit gegen vorübergehendes Eintauchen in Wasser. Diese Einstufung eignet sich für Waschumgebungen in der Lebensmittelverarbeitung oder für Installationen im Freien, die Regen ausgesetzt sind. Die wasserdichten Steckverbinder von HRB erfüllen diesen Standard und arbeiten bei -55 °C bis +85 °C mit einem Kontaktwiderstand von 10 Milliohm oder weniger. Diese robusten Steckverbinder sorgen auch bei kurzem Eintauchen für eine stabile elektrische Leistung.
Elektromagnetische Störungen (EMI) stören die Datenübertragung und verschlechtern die Signalqualität. Für datenintensive Anwendungen benötigen Sie eine Abschirmung, die externes Rauschen blockiert und das Entweichen von Emissionen verhindert. HRB&HRBCN Connector bietet Lösungen für Telekommunikations- und Rechenzentrumsanwendungen, die Hochtemperatur- und Hochlastschutz erfordern. Diese robusten Steckverbinder bieten doppelten Schutz vor thermischer Belastung und elektrischen Störungen und sorgen so für eine saubere Signalübertragung in dichten Geräteracks.
Die Auswahl der richtigen Schutzmechanismen hängt von Ihrer spezifischen Umgebung ab. Bewerten Sie den Vibrationsgrad, die Feuchtigkeitseinwirkung und die EMI-Quellen in Ihrer Einrichtung. Wählen Sie dann die Verriegelung, Abdichtung und Abschirmung aus, die diesen Bedingungen entsprechen. Dieser systematische Ansatz stellt sicher, dass Ihre robusten Steckverbinder auch in rauen Umgebungen langfristige Zuverlässigkeit bieten. Jede Verbindung, die Sie heute schützen, verhindert einen kostspieligen Ausfall von morgen.
Planen Sie Steckzyklen, Installation und langfristige Zuverlässigkeit
Berücksichtigen Sie die Lebensdauer des Paarungszyklus und die mechanische Belastbarkeit
Jeder Stecker kann nur begrenzt oft ein- und ausgesteckt werden. Sie müssen wissen, wie oft Ihre Geräte im Laufe ihrer Lebensdauer angeschlossen und getrennt werden. Diese Nummer hilft Ihnen bei der Auswahl des richtigen Kontaktmaterials und der richtigen Beschichtung.
Das Grundmetall beeinflusst, wie gut der Kontakt seine Federkraft beibehält und wie lange er hält. Messing eignet sich für den Low-Cycle-Einsatz. Phosphorbronze eignet sich besser für den Einsatz bei hohen Zyklen. Die Verzinnung ist für allgemeine Steckverbinder in Ordnung, jedoch nicht für den Einsatz mit sehr hohen Zyklen. Eine Vergoldung eignet sich besser für den Einsatz bei hohen Zyklen. Zinn eignet sich gut für trockene und niedrige Bedingungen, eignet sich jedoch nicht für den langfristigen Einsatz bei hoher Hitze oder bei hohen Zyklen.
Die wasserdichten IP67-Steckverbinder von HRB verwenden Kontakte aus verzinntem Messing und einer Kupferlegierung. Diese Materialien sind rostbeständig und behalten im Laufe der Zeit einen geringen Kontaktwiderstand bei. Für Anwendungen, die viele Ein-/Aussteckzyklen erfordern, sollten Sie eine Vergoldung verwenden. Gold hält länger als Zinn und verträgt höhere Temperaturen.
Mechanische Dauertests erfolgen gemäß EIA-364-09. . Diese Norm prüft, ob der Steckverbinder viele Steck- und Trennzyklen ohne Leistungseinbußen übersteht. Nach der Prüfung darf der Steckverbinder keine größeren Abnutzungserscheinungen oder Beschädigungen aufweisen. Seine elektrische Leistung muss innerhalb vorgegebener Grenzen bleiben. Überprüfen Sie immer, ob die von Ihnen gewählten Steckverbinder diesen Test bestanden haben.
Design für einfache Installation und Wartungsfreundlichkeit vor Ort
Die Installationsgeschwindigkeit wirkt sich auf Ihre Gesamtsystemkosten aus. Alte Methoden wie das manuelle Crimpen dauern etwa 55 Sekunden pro Verbindung . Das Löten dauert ca. 100 Sekunden plus Reinigungszeit. Bei IDC-Steckverbindern ist kein Abisolieren erforderlich . Mit ihnen können Sie mehradrige Kabel in Sekundenschnelle anschließen.
„Der Vorteil der Zeit- und Kostenersparnis sowie die einfache Installation – da sie einfach angeklemmt werden, ohne dass Drähte abisoliert werden müssen – machen IDCs zu einer sehr überzeugenden Wahl .“ – Brad Blietz, 3M
Die IDC-Steckverbinder von HRB unterstützen diese schnelle Montage. Sie sind in den Abständen 1,27 mm und 2,54 mm erhältlich. Sie passen in kompakte Designs, wo der Platz knapp ist. RAST-Steckverbinder bieten zusätzliche Installationsvorteile für den Automobil- und Industrieeinsatz:
Vorkonfektionierte Kabelbaugruppen mit IDC-Anschlüssen sparen Installateuren im Vergleich zu alten Methoden mit Schraubklemmen Sie machen die Abschlussschritte vor Ort überflüssig und verringern das Risiko von Verdrahtungsfehlern. Dies senkt die Installations- und Wartungskosten. viel Zeit .
HRB&HRBCN Connector verfügt über die Zertifizierungen ISO 9001, UL, VDE und TS16949. Diese bestätigen eine gleichbleibende Qualität und Zuverlässigkeit für den langfristigen industriellen Einsatz. Wenn Sie sich für zertifizierte Steckverbinder entscheiden, verringern Sie das Risiko von Ausfallzeiten und stellen sicher, dass Ihr Design den weltweiten Standards entspricht. Dieser Fokus auf Qualität sowie eine gute Planung der Steckzyklen und eine einfache Installation sorgen für die hohe Zuverlässigkeit, die Ihre Ausrüstung benötigt.
Die Entwicklung zuverlässiger Steckverbindersysteme erfordert bei jedem Schritt bewusste Entscheidungen. Sie müssen die Umgebungsbedingungen bewerten, physikalische Abmessungen festlegen, Schutzmechanismen auswählen und Lebenszyklusanforderungen planen. Kein einzelner Steckverbinder eignet sich für jede Anwendung am besten. Die optimale Lösung bringt elektrische Leistung, Umweltschutz, physische Größe und Kosten in Einklang.
Spezifische Leistungsdaten entnehmen Sie bitte immer den Datenblättern des Herstellers. HRB&HRBCN Connector bietet sowohl Standard- als auch kundenspezifische Verbindungslösungen für einzigartige Anwendungsanforderungen. Ihre Steckverbinder sorgen für eine zuverlässige Verbindung und Stromübertragung in anspruchsvollen Industrieumgebungen.
Arbeiten Sie frühzeitig in Ihrem Designprozess mit erfahrenen Steckverbinderherstellern zusammen. Sie stellen sicher, dass Ihre Anforderungen umfassend verstanden werden. Diese Zusammenarbeit steigert die Effizienz und reduziert Ausfallzeiten. Ihre Ausrüstung verdient diese Aufmerksamkeit. Ein durchdachtes Design führt zu erhöhter Effizienz und langfristiger Zuverlässigkeit Ihres gesamten Systems.
FAQ
Welche IP-Schutzart benötige ich für Washdown-Umgebungen?
Wählen Sie IP67 für Geräte, die mit Wasser besprüht oder kurzzeitig eingetaucht werden. Diese durch IEC 60529 festgelegte Einstufung hält Staub fern und bewältigt kurze Einbrüche. von HRB Die wasserdichten IP67-Steckverbinder funktionieren bei -55 °C bis +85 °C und eignen sich daher für Lebensmittelverarbeitungs- und Outdoor-Geräte.
Wie wähle ich den richtigen Pitch für meine Bewerbung aus?
Passen Sie die Tonhöhe an Ihren Leistungsbedarf an. Größere Rastermaße wie 6,35 mm oder 10,0 mm übertragen hohe Leistung auf Motoren und Heizungen. Kleinere Rastermaße wie 1,27 mm oder 2,5 mm eignen sich für Signalverbindungen, bei denen der Platz wichtiger ist als die Leistung. Überprüfen Sie immer die Derating-Kurve des Herstellers für Multi-Pin-Setups.
Welcher Verriegelungsmechanismus eignet sich am besten für Umgebungen mit hohen Vibrationen?
Gehäuse-Klemmen-Verriegelungen verhindern, dass Vibrationen die Verbindungen auseinanderziehen. Die IP67-Steckverbinder von HRB nutzen dieses Design, um auch unter Belastung sicher zu bleiben. Fügen Sie bei Schraubverbindungen Gewindesicherungsmasse oder Nylon-Einsatzmuttern hinzu, um ein Lösen zu verhindern. Durch die mechanische Kodierung werden außerdem falsche Anschlüsse, Nacharbeiten und Beschädigungen verhindert.
Wie viele Paarungszyklen sollte ich einplanen?
Zählen Sie, wie oft Ihr Gerät im Laufe seiner Lebensdauer ein- und ausgesteckt wird. Messingkontakte halten weniger als 500 Zyklen. Kontakte aus Phosphorbronze und Kupferlegierung halten 500 bis über 5.000 Zyklen stand. Wählen Sie bei häufigem Einstecken vergoldete Kontakte. Sie sind verschleißfest und behalten ihren niedrigen Widerstand viel länger bei als verzinnte.
