IDC-Stecker erklärt: Typen, Vorteile und Anwendungen

Sie benötigen gute und sichere Verbindungen in allen Ihren Geräten. Mit einem IDC-Stecker können Sie Dinge schnell und ohne Werkzeug verkabeln. Es durchschneidet die Abdeckung und stellt eine starke elektrische Verbindung her. Das verringert die Fehlerquote und sorgt dafür, dass die Dinge besser funktionieren. Die Elektronikindustrie wird immer größer. Der Markt für IDC-Steckverbinder könnte bis 2035 einen Wert haben. von über 1,4 Milliarden US-Dollar Diese Steckverbinder sind in Autos, Fabriken und Heimprodukten wichtig. HRB&HRBCN Connector ist ein vertrauenswürdiges Unternehmen für hochwertige Teile und hilfreiche Informationen. Sie erhalten auch das gewünschte IDC-Steckverbinder-Datenblatt.

Wichtige Erkenntnisse

• Mit IDC-Steckverbindern können Sie Drähte schnell und einfach anschließen. Sie müssen die Drähte nicht abisolieren. Das spart Zeit und hilft Ihnen, weniger Fehler zu machen.

• Diese Steckverbinder sind stark und halten lange. Sie funktionieren gut an schwierigen Orten wie Fabriken und Autos.

• Wenn Sie den richtigen IDC-Stecker auswählen, müssen Sie die Rastermaße überprüfen. Überprüfen Sie auch den Kabelquerschnitt. Dies trägt dazu bei, dass Ihr Projekt gut passt.

• Durch den Einsatz von IDC-Steckverbindern kann viel Geld gespart werden. Das gilt für große Projekte. Sie tragen dazu bei, Arbeits- und Materialfehler zu reduzieren.

• HRB&HRBCN Connector verfügt über viele IDC-Anschlüsse für verschiedene Aufgaben. So finden Sie ganz einfach das Richtige für Ihre Bedürfnisse.

Was ist ein IDC-Anschluss?

Definition und Funktion

Heutzutage müssen Menschen Kabel schnell und sicher verbinden. Ein IDC-Anschluss erleichtert Ihnen diese Aufgabe. Zur Verbindung von Drähten kommt die Schneidklemmtechnik zum Einsatz . Sie müssen den Draht nicht zuerst abisolieren. Schieben Sie einfach den Draht in den Stecker. Die Metallschlitze durchschneiden die Abdeckung und berühren den Draht im Inneren.

Die Hauptbestandteile von IDC-Steckverbindern sind:

• Metallschlitze, die die Isolierung durchschneiden

• Ein Kunststoffkoffer, der alles zusammenhält

• Schlösser, die die Drähte an Ort und Stelle halten

IDC-Steckverbinder gibt es in vielen Formen und Größen. Sie arbeiten mit Flachbandkabeln, Einzeldrähten und großen Drahtbündeln. HRB&HRBCN Connector stellt diese Steckverbinder für viele Aufgaben her. Viele Menschen vertrauen ihnen bei ihren Projekten.

So funktionieren IDC-Steckverbinder

Mit der Schneidklemmkontakttechnologie können Sie Drähte schnell verbinden. Der Stecker verfügt über scharfe Klingen, die die Kabelhülle durchschneiden. Diese Klingen drücken auf den Draht im Inneren. Dadurch entsteht ein direkter Weg für die Elektrizität. Sie müssen den Draht nicht abisolieren oder zusätzliche Werkzeuge verwenden. Auf diese Weise entsteht eine dichte und sichere Verbindung. Es verhindert das Eindringen von Luft und sorgt dafür, dass Ihre Kreisläufe einwandfrei funktionieren.

Bei einem Steckverbinder mit Schneidklemmkontakt wird die Isolierung durchtrennt und der Draht im Inneren berührt. Sie können Kabel anschließen, ohne sie abzuisolieren, zu löten oder einen Crimpanschluss zu verwenden.

Um einen IDC-Stecker zu verwenden, gehen Sie folgendermaßen vor :

• Bereiten Sie den Stecker vor und richten Sie das Kabel gerade aus.

• Stecken Sie das Kabel auf die Messer des Steckers.

• Verwenden Sie eine Crimpzange, um den Stecker zu verriegeln.

• Stellen Sie sicher, dass das Kabel mit den richtigen Stiften ausgerichtet ist.

• Testen Sie die Verbindung mit einem Multimeter, um zu überprüfen, ob sie funktioniert.

Das spart Zeit und reduziert Fehler . IDC-Steckverbinder eignen sich hervorragend, wenn Sie viele Kabel schnell verbinden müssen, beispielsweise in Rechenzentren oder Fabriken.

IDC im Vergleich zu anderen Terminierungsmethoden

Sie fragen sich vielleicht, wie IDC-Steckverbinder im Vergleich zu anderen Methoden wie Crimpen oder Löten abschneiden. Jeder Weg hat seine Vorteile, aber IDC-Anschlüsse sind schneller und einfacher.

Bei IDC-Steckverbindern müssen Sie weder Drähte abisolieren noch Lötzinn verwenden. Dadurch geht es schneller und die Wahrscheinlichkeit, dass etwas schiefgeht, ist geringer. Die dichte Verbindung hält Wasser und Rost fern. Die Kontakte in IDC-Steckverbindern liegen häufig in einem 45-Grad-Winkel. Dadurch sind sie stabil und können mehr Kraft tragen.

Wenn es um gute IDC-Steckverbinder geht, können Sie sich auf HRB&HRBCN Connector verlassen. Ihre Produkte helfen Ihnen, starke und sichere Verbindungen für viele Geräte herzustellen.

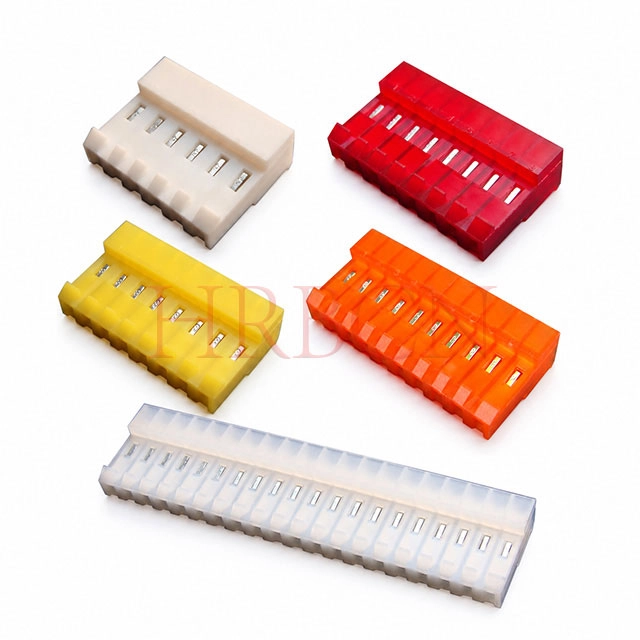

Arten von IDC-Steckverbindern von HRB&HRBCN Connector

Wenn Sie sich die IDC-Steckertypen von HRB&HRBCN Connector ansehen, werden Sie viele Möglichkeiten sehen. Jeder Typ ist für eine besondere Aufgabe konzipiert. Mit diesen Steckverbindern können Sie starke und sichere Systeme aufbauen.

Flachbandkabel-IDC-Steckverbinder

Mit Flachbandkabel-IDC-Anschlüssen können Sie viele Drähte gleichzeitig anschließen. Menschen verwenden sie für Flachkabel in Computern und Schalttafeln. Sie sparen Zeit, da Sie alle Drähte auf einmal eindrücken. Sie müssen nicht jeden Draht abisolieren.

Sie können aus verschiedenen Rastermaßen und Drahtstärken wählen. Hier ist ein einfaches Diagramm :

Sie erhalten einen festen Sitz und saubere Kabel. Diese Anschlüsse eignen sich gut für kleine Räume. Sie helfen Ihnen, Ordnung in Ihren Kabeln zu halten.

Wire-to-Board-IDC-Steckverbinder

Wire-to-Board-IDC-Steckverbinder verbinden Drähte direkt mit Leiterplatten. Sie verwenden sie beispielsweise in Haushaltsgeräten und Telekommunikationsgeräten. Sie werden auch in Maschinen in Fabriken eingesetzt. Das Design ermöglicht eine schnelle Installation und eine starke Verbindung.

Sie können zwischen Rastergrößen wie 1,27 mm oder 2,54 mm wählen. Dies hilft Ihnen, Ihr Board anzupassen. Das Kunststoffgehäuse und die Schlösser halten die Kabel an Ort und Stelle. Sie erhalten eine stabile Verbindung, die lange hält.

Wire-to-Wire-IDC-Steckverbinder

Kabel-an-Kabel-IDC-Steckverbinder verbinden zwei oder mehr Drähte ohne Löten. Sie verwenden sie, wenn Sie Kabel schnell anschließen und trennen müssen. Sie kommen häufig in Fabrikmaschinen und in der Fahrzeugverkabelung vor.

Diese Anschlüsse verfügen über spezielle Kontakte , um die Signalstärke aufrechtzuerhalten. Die Materialien sind robust und funktionieren daher mit Hitze und Schütteln. Sie können sie auf viele Arten für verschiedene Aufgaben montieren.

Wenn Sie sich für IDC-Steckverbinder von HRB&HRBCN Connector entscheiden, erhalten Sie robuste Teile und eine einfache Einrichtung. Es stehen viele Drahtgrößen zur Auswahl. Sie können sich darauf verlassen, dass diese Anschlüsse dafür sorgen, dass Ihre Geräte einwandfrei funktionieren.

Vorteile von IDC-Steckverbindern

Schnelle und einfache Installation

Wenn Sie elektronische Geräte bauen oder reparieren, möchten Sie Zeit sparen. IDC-Steckverbinder helfen Ihnen dabei, dies schnell zu tun. Sie müssen keine Drähte abisolieren oder Lötzinn verwenden. Schieben Sie einfach den Draht in den Stecker. Dies ermöglicht eine schnelle und einfache IDC-Terminierung. Es hilft Ihnen auch, weniger Fehler zu machen. Sie können viele Drähte gleichzeitig anschließen. Das ist ideal für große Projekte oder wenn Sie es eilig haben. HRB&HRBCN Connector macht den IDC-Anschluss einfach zu verwenden. Sie können Ihre Arbeit schneller und mit weniger Aufwand erledigen.

Zuverlässige und langlebige Verbindungen

Sie möchten, dass Ihre Verbindungen bestehen bleiben und gut funktionieren. IDC-Steckverbinder sorgen für starke und stabile Verbindungen . Ihr Design schützt die Kabel auch dann, wenn Dinge wackeln oder sich bewegen. HRB&HRBCN Connector prüft, ob seine Steckverbinder den höchsten Standards entsprechen. Hier sind einige Zertifizierungen, über die ihre Produkte verfügen:

Diese Zertifizierungen zeigen, dass Sie diesen Steckverbindern vertrauen können. Sie funktionieren vielerorts gut.

Vielseitigkeit und Kosteneinsparungen

IDC-Steckverbinder funktionieren an vielen Orten, beispielsweise in Fabriken und Rechenzentren. Sie können sie mit verschiedenen Drahtgrößen und -typen verwenden. Dadurch lassen sich viele Verkabelungsprobleme einfach beheben. Der Einsatz von IDC-Anschlüssen in großen Projekten spart auch Geld. Wenn Sie beispielsweise 250.000 Einheiten pro Jahr verwenden, können Sie im Vergleich zu anderen Marken Dies macht IDC-Steckverbinderlösungen zu einer klugen Wahl für Ihr Unternehmen. Sie erhalten starke Verbindungen und geben weniger Geld aus. bis zu 15.000 US-Dollar sparen.

Branchenübergreifende IDC-Steckverbinderanwendungen

Telekommunikations- und Datenzentren

IDC-Steckverbinder sind sehr wichtig . in heutigen Rechenzentren und der Telekommunikation Sie helfen Ihnen, viele Kabel schnell und sicher anzuschließen. Sie können sie an vielen Orten verwenden, zum Beispiel:

• Rechenzentrums-Verbindungssysteme, die schnelle Verbindungen benötigen.

• KI- und HPC-Cluster, die starke Verbindungen benötigen.

• Cloud- und Unternehmensnetzwerke, die Daten schnell übertragen.

Mit der IDC-Terminierung können Sie diese Systeme schneller aufbauen. Es hilft auch, lange Pausen zu vermeiden, wenn etwas schief geht. HRB&HRBCN Connector stellt Steckverbinder her, die strengen Regeln folgen. Das bedeutet, dass Sie jedes Mal eine gute Leistung erzielen.

Automobil- und Industrieautomation

Autos und Fabriken brauchen Steckverbinder, die harten Aufgaben standhalten. IDC-Steckverbinder funktionieren gut, da sie weder durch Erschütterungen noch durch Hitze brechen . Ihr Design verhindert Probleme wie Metallschwäche oder Risse im Lot. Sie können darauf vertrauen, dass sie an heißen oder kalten Orten funktionieren. . Dies ist wichtig für Autokabel und Fabrikmaschinen. Selbst ein kleines Problem kann große Probleme verursachen. HRB&HRBCN Connector prüft seine Produkte, um sicherzustellen, dass sie sicher und stabil sind.

Unterhaltungselektronik und medizinische Geräte

IDC-Steckverbinder sind in vielen Dingen enthalten, die Sie täglich verwenden. In der Elektronik stellen sie sichere Verbindungen in Telefonen, Tablets und Laptops her. Sie helfen dabei, Bildschirme, Speicher und andere Teile zu verbinden. In medizinischen Geräten helfen IDC-Steckverbinder bei der Übertragung von Signalen in Maschinen wie MRT-Scannern und Monitoren. Dies hilft Ärzten, die richtigen Informationen zu erhalten, wenn sie sie benötigen.

Sie können sich auf HRB&HRBCN Connector verlassen, wenn es um Teile geht, die unter schwierigen Bedingungen gut funktionieren und den Weltstandards entsprechen.

Auswahl des richtigen IDC-Steckers

Wichtige Auswahlkriterien

Sie müssen den richtigen Steckverbinder für Ihr Projekt auswählen. Überprüfen Sie zunächst den Abstand und die Drahtstärke. Unter dem . Abstand versteht man den Abstand zwischen den Stiften. Wenn Sie die falsche Steigung wählen, passt Ihr Kabel nicht. Auch der Drahtquerschnitt ist wichtig. Dünne Drähte könnten herausrutschen. Dicke Drähte können den Stecker beschädigen. Wählen Sie die richtige Größe, damit es gut passt.

• Der Abstand muss zu Ihrem Kabel oder Ihrer Platine passen.

• Der richtige Drahtquerschnitt verhindert lose Drähte und Schäden.

• Von diesen Entscheidungen hängen eine gute Durchdringung der Isolierung und eine geringere Belastung ab.

Sie sollten auch über den Energiebedarf, die Stärke und die einfache Montage nachdenken. Verwenden Sie diese Tabelle, um Ihnen bei der Auswahl zu helfen :

Umwelt- und Anwendungsfaktoren

Überlegen Sie, wo Sie den Stecker verwenden werden. Orte im Freien und in Fabriken können hart sein. Hohe Hitze, feuchte Luft und schnelle Temperaturwechsel können den Stecker beschädigen. Die folgende Tabelle zeigt, worauf Sie achten sollten:

Wenn Sie etwas Besonderes benötigen, kann HRB&HRBCN Connector helfen. Sie bieten Ihnen schnelle 3D-Prüfungen, spezielle Linien für Ihre Bestellung und flexiblen Versand. Projektmanager überwachen Ihren Auftrag von Anfang bis Ende. Sie können die Anzahl der Stangen, die Teilungsgröße, die Farbe, die Schlösser, die Metallbeschichtung und den Kastentyp auswählen. Dies hilft Ihnen bei der Lösung schwieriger Probleme und stellt sicher, dass Ihr Stecker genau richtig passt.

Tipp: Prüfen Sie immer, wo und wie Sie den IDC-Stecker verwenden, bevor Sie sich entscheiden. HRB&HRBCN Connector bietet viele Auswahlmöglichkeiten und individuelle Optionen für jeden Auftrag.

IDC-Steckverbinder helfen Ihnen, Dinge schnell und sicher zu verbinden. Sie funktionieren gut in neuer Elektronik und sparen Geld. . Diese Steckverbinder können mit schnellen Daten und schwierigen Umgebungen umgehen. Sie erleichtern das Zusammensetzen von Teilen. Wenn Sie sich für HRB&HRBCN Connector entscheiden, erhalten Sie gute Qualität und Hilfe von Experten. Auch für Ihr Projekt haben Sie viele Möglichkeiten. Wenn Sie sich mit IDC-Anschlüssen auskennen, funktioniert Ihr Projekt besser und hält länger.

Die Hauptvorteile sind:

• Sie sparen mit der Zeit Geld

• Sie arbeiten weiterhin an schwierigen Orten

• Sie können sie schnell und einfach installieren

FAQ

Was ist ein IDC-Stecker?

Sie verwenden einen IDC-Stecker, um Drähte schnell zu verbinden. Der Stecker durchschneidet die Isolierung und stellt einen sicheren elektrischen Kontakt her. Sie müssen den Draht nicht zuerst abisolieren.

Wo können Sie IDC-Steckverbinder verwenden?

Sie können IDC-Steckverbinder in Rechenzentren, Autos, Heimelektronik und medizinischen Geräten verwenden. Diese Steckverbinder eignen sich gut für Orte, an denen eine schnelle und zuverlässige Verkabelung erforderlich ist.

Wie wählt man den richtigen IDC-Stecker aus?

Tipp: Überprüfen Sie die Teilungsgröße und den Drahtquerschnitt. Stellen Sie sicher, dass der Stecker zu Ihrem Kabel und Ihren Projektanforderungen passt. HRB&HRBCN Connector bietet viele Optionen für verschiedene Aufgaben.

Was sind die Hauptvorteile von IDC-Steckverbindern?
